GW Instek  |  SKU: 0PAL5060200GT

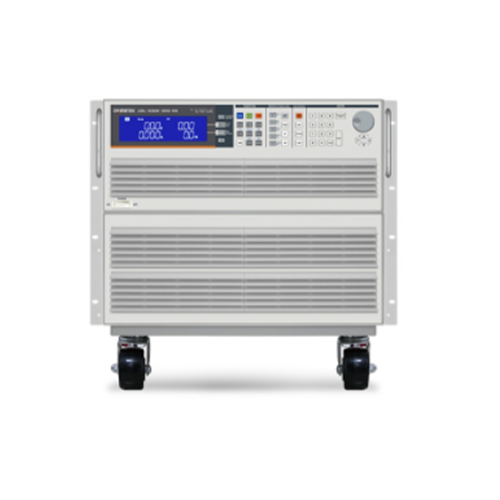

GW-Instek AEL-5006-425-56 carico AC/DC programmabile (425Vrms/600Vdc.56Arms.5600W)

The AEL-5000 series includes 20 models of AC / DC electronic loads classified according to power range. The power range of a single unit is from 1875 W to 22500 W, and up to 8 units can be connected in parallel. The maximum power of the single-phase parallel connection can reach 180kW and the total power of the three-phase can reach 540kW, features especially suitable for UPS testing applications, inverters / switches , AC and DC power supplies , batteries , fuses but also for other various uses.

The AEL-5000 series has built-in precision measurement circuitry such as 16-bit A/D and DSP to provide accurate measurement items, which include voltage (Vrms) , current (Arms), power (Watts), volt-ampere (VA), crest factor (CF), power factor (PF), total harmonic distortion (THD), total harmonic distortion in voltage (VTHD), total harmonic distortion in current (ITHD), peak current ( Ipeak), maximum current (Amax), minimum current (Amin), maximum voltage (Vmax), minimum voltage (Vmin), time measurement. In addition, the built-in test modes provide UPS efficiency, PV inverter efficiency, UPS backup time, battery discharge time, UPS transfer time, fuse/switch trip/no trip, short circuit simulation, OCP, OPP and other test modes .

The AEL-5000 series offers Turbo mode (ON or OFF selectable), which allows the current and power of the electronic load to be increased 2 times in one second. For test applications that require high transient power and large current such as transient overload testing of protective components or short circuit of fuses/switches and AC supply, OCP and OPP testing, etc. , Turbo mode is the most economical solution.

The entire AEL-5000 series provides overvoltage warnings, overcurrent protection, overvoltage and overtemperature protection. The analog input terminal can control constant current, constant power and other operating modes via external voltage. The Vmonitor / Imonitor terminal is used to connect an external voltage/current monitoring device. In addition, a variety of optional control interfaces such as GPIB, RS-232, USB and LAN are provided to meet all system integration needs.

Descrizione

Specifiche modello AEL-5006-425-56

AEL-5006-425-56
SKU 03PDA5006020
POTENZA (W) 5600 W
CORRENTE (Ampere) 56 Braccia / 168Apicco
TENSIONE (Volt)
 50~425Vrms / 600Vdc
Gamma di FREQUENZA

DC, 40~440Hz (modalità DC, CP) ,
DC~440Hz (modalità LIN, CR, CV)


La serie AEL-5000 comprende 20 modelli di carichi elettronici CA/CC classificati in base alla gamma di potenza. La gamma di potenza di una singola unità va da 1875 W a 22500 W, mentre è possibile collegare in parallelo fino a 8 unità. La potenza massima del collegamento in parallelo monofase può raggiungere i 180kW e la potenza totale del trifase può raggiungere i 540kW, caratteristiche particolarmente adatte per applicazioni di test di UPS, inverter / interruttori, alimentatori CA e CC, batterie, fusibili ma anche per altri usi vari.

La serie AEL-5000 è dotata di circuiti di misura di precisione integrati, come A/D a 16 bit e DSP, per fornire elementi di misura accurati, tra cui tensione (Vrms), corrente (Arms), potenza (Watt), volt-ampere (VA), fattore di cresta (CF), fattore di potenza (PF), distorsione armonica totale (THD), distorsione armonica totale in tensione (VTHD), distorsione armonica totale in corrente (ITHD), corrente di picco (Ipeak), corrente massima (Amax), corrente minima (Amin), tensione massima (Vmax), tensione minima (Vmin), misura del tempo. Inoltre, le modalità di test integrate forniscono l'efficienza dell'UPS, l'efficienza dell'inverter fotovoltaico, il tempo di backup dell'UPS, il tempo di scarica della batteria, il tempo di trasferimento dell'UPS, l'intervento/non intervento di fusibili/interruttori, la simulazione di cortocircuito, l'OCP, l'OPP e altre modalità di test.

La serie AEL-5000 offre la modalità Turbo (selezionabile ON o OFF), che consente di aumentare la corrente e la potenza del carico elettronico di 2 volte in un secondo. Per le applicazioni di test che richiedono un'elevata potenza transitoria e una grande corrente, come il test di sovraccarico transitorio dei componenti di protezione o il cortocircuito di fusibili/interruttori e alimentazione CA, il test OCP e OPP, ecc. La modalità Turbo è la soluzione più economica.

L'intera serie AEL-5000 fornisce avvisi di sovratensione, protezione da sovracorrente, sovratensione e sovratemperatura. Il terminale di ingresso analogico può controllare la corrente costante, la potenza costante e altre modalità operative tramite una tensione esterna. Il terminale Vmonitor / Imonitor è utilizzato per collegare un dispositivo di monitoraggio esterno di tensione/corrente. Inoltre, sono disponibili diverse interfacce di controllo opzionali come GPIB, RS-232, USB e LAN per soddisfare tutte le esigenze di integrazione del sistema.

Caratteristiche della serieAEL-5000.

Modalità di carico CC, CC lineare, CR, CV, CP e raddrizzatore CA
- Gamma di frequenza: CC, 40~440Hz
- Modalità turbo per 2 volte la corrente e la potenza del carico elettronico in un secondo.
- Tre unità in parallelo fino a 90 kW.Tre unità in parallelo fino a 90kW e connessione di carico trifase ? o Y possono essere controllate in modo sincronizzato da un'unità master

-

Controllo dell'angolo di

carico

e scarico; 0~359 gradi impostabili

-

Carico a mezzo ciclo

positivo

o mezzo ciclo negativo

- Supporta

forme d'onda di modulazione di fase della corrente SCR/TRIAC, bordo di uscita e bordo di entrata a 90 gradi

-

Interfaccia

opzionale

: GPIB-RS232-USB-LAN

Serie_AEL-5000_brochure
Serie_AEL-5000_Specifiche.

Caratteristiche

AEL-5000 Series Features.

-CC, Linear DC, CR, CV, CP and AC Rectifier Load Mode
-Frequency Range : DC, 40~440Hz
-Turbo Mode for 2 Times the Current and Power of Electronic Load within 1 Second.
-Three Units Parallel up to 90kW and Three-phase ? or Y Load Connection Can be Synchronized Control by One Master Unit
-Loading and Unloading Angle Control; 0~359 Degree is Settable
-Positive Half-cycle or Negative Half-cycle Loading
-Supports SCR/TRIAC Current Phase Modulation Waveforms,90 Degree Trailing Edge and Leading Edge
-Optional Interface : GPIB-RS232-USB-LAN
