GW Instek  |  SKU: 03PDP5040010

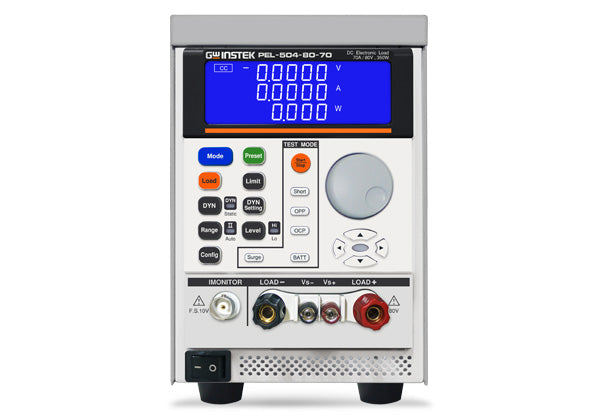

GW-Instek PEL-504-80-70 Carico programmabile DC (80V/ 70A/ 350W)

GW-Instek's PEL-500 series DC electronic load is a single-channel electronic load. The series includes 5 models that provide operating voltages ranging from 0-80V to 0-500V. Power ranges from 250W to 700W. The series is widely used in R&D, quality control, automatic testing systems, in production areas and enables testing for voltage and current sources, transient response testing for switching power supply, constant voltage mode current limitation testing, battery simulation and battery discharge.

The display for setting voltage , current and power is 5-digit digital.The user can simultaneously display the measurement data of the DUT. In accordance with safety requirements, the PEL-500 series not only provides the short test function but also provides the function of automatic overcurrent protection/overpower protection tests.

In addition to the function of providing the charge current waveform to the 'oscilloscope via a BNC terminal. The series provides testing of overvoltage, overcurrent, overpower, over temperature , and reverse polarity detection. When any of these functions generate a trigger action the PEL-500 is made to self-protect against damage caused by abnormal operating ranges.

Descrizione

Specifiche tecniche modello PEL-504-80-70

PEL-504-804-80-70
SKU 03PDP5040010
TENSIONE 80V
CORRENTE 70A
POTENZA
 350W
MIN. TENSIONE OPERATIVA TENSIONE (dc) (Tip.) 1,2V@70A

Il carico elettronico CC della serie PEL-500 di GW-Instek è un carico elettronico a canale singolo. La serie comprende 5 modelli che forniscono tensioni operative comprese tra 0-80V e 0-500V. La potenza varia da 250W a 700W.
La serie è ampiamente utilizzata nella ricerca e sviluppo, nel controllo qualità, nei sistemi di test automatici, nelle aree di produzione e consente di testare le sorgenti di tensione e di corrente, di testare la risposta transitoria degli alimentatori switching, di testare la limitazione della corrente in modalità a tensione costante, di simulare la batteria e di scaricarla.

Il display per l'impostazione di tensione, corrente e potenza è digitale a 5 cifre
L'utente può visualizzare contemporaneamente i dati di misura del DUT.

In conformità ai requisiti di sicurezza, la serie PEL-500 non solo fornisce la funzione di test di cortocircuito, ma anche quella di test automatico di protezione da sovracorrente/sovralimentazione.

Oltre alla funzione di fornire la forma d'onda della corrente di carica all' oscilloscopio tramite un terminale BNC.

La serie fornisce test di sovratensione, sovracorrente, sovralimentazione, sovratemperatura e rilevamento dell'inversione di polarità.

Quando una di queste funzioni genera un'azione di trigger, il PEL-500 è in grado di autoproteggersi dai danni causati da campi di funzionamento anomali.

Caratteristiche della serie PEL-500

  • Misuratore digitale di tensione, corrente e potenza a 5 cifre
  • Visualizzazione simultanea di tensione, corrente e watt
  • Tempo di cortocircuito impostabile durante il test di cortocircuito
  • Funzione di test automatico della protezione da sovracorrente/sovracorrente
  • La funzione di test di scarica della batteria può impostare la tensione di arresto della scarica (Vbatt), la capacità di scarica (Ah, Wh) e il tempo di arresto della scarica.
  • Il test delle sovracorrenti può simulare la corrente di sovraccarico dell'avvio e la corrente transitoria da inserimento a caldo.
  • Corrente costante, resistenza costante, tensione costante, potenza costante e modalità dinamica
  • Protezione da sovratensione, sovracorrente, sovralimentazione, sovratemperatura e rilevamento dell'inversione di polarità
  • La visualizzazione della polarità della tensione può essere impostata su valore positivo ("+") o negativo ("-")
  • Interfaccia di comunicazione: RS-232, USB


Applicazioni

  • Test delle sorgenti di tensione/corrente
  • Risposta ai transitori di
  • Alimentazione a commutazione
  • Modalità a tensione costante per
  • Test di limitazione della corrente e
  • Simulazione della batteria
  • Scarico della batteria
  • R&S, controllo qualità
  • Sistema ATE
  • Test di produzione

Serie_PEL500_brochure
Serie_PEL500_specifiche

Caratteristiche

PEL-500 series features

  • 5-digit Digital Voltage, Current and Power Meter
  • Simultaneous Display of Voltage, Current, and Watts
  • Short-circuit Time Can be Set During Short-circuit Test
  • Automatic Test Function of Overcurrent Protection/Overpower Protection
  • The Battery Discharge Test Function Can Set The Discharge Stop Voltage (Vbatt), Discharge Capacity (Ah, Wh) and Stop Discharge Time
  • Surge Test Can Simulate Boot Overshoot Current and Transient Current From Hot Plugging
  • Constant Current, Constant Resistance, Constant Voltage, Constant Power and Dynamic Mode
  • Overvoltage, Overcurrent, Over Power, Over Temperature Protection and Reverse Polarity Detection
  • Voltage Polarity Display Can be Set to Positive Value ("+") or Negative Value ("-")
  • Communications Interface: RS-232, USB

Applications

  • Voltage/Current Source Test
  • Transient Response of
  • Switching Power Supply
  • Constant Voltage Mode for
  • Current Limiting Test and
  • Battery Simulation
  • Battery Discharge
  • R&D, Quality Control
  • ATE System
  • Production Test
