Prodigy  |  SKU: PGY-UFS3.1/4-PA

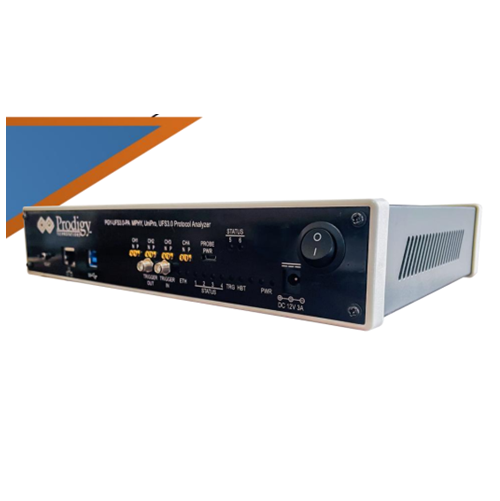

Analizzatore di protocollo Prodigy PGY-UFS3.1/4-PA

Analizzatore di protocollo UFS3.1 con hardware pronto per UFS4.0


UFS Protocol Analyzer (PGY-UFS3.X-PA) è l'analizzatore di protocollo con molteplici funzioni per l'acquisizione e il debug delle comunicazioni tra l'host e il progetto in fase di test. PGY-UFS3.X-PA, UFS Protocol Analyzer, un analizzatore basato sui valori della sua categoria, offre l'acquisizione e il debug dei dati attraverso i livelli di protocollo MPHY, UniPro e UFS. Consente la decodifica istantanea del livello UFS, del livello UniPro e del livello MPHY con la flessibilità di correlare i dati decodificati tra questi livelli di protocollo.

PGY-UFS3.X-PA Supporta le velocità di trasmissione dati da PWMG1 a HSG4B e la decodifica di due corsie TX e RX. La sonda attiva ha un carico elettrico minimo sul dispositivo in prova (DUT) e acquisisce i dati di protocollo senza influire sulle prestazioni del DUT. L'analizzatore di protocollo PGY-UFS3.X-PA può supportare dati a due corsie. La decodifica completa di UniPro e UFS al volo consente di convalidare la comunicazione tra host e dispositivo.

PGY-UFS3.X-PA, l'analizzatore di protocollo UFS consente ai progettisti e ai collaudatori di ottenere una visione approfondita della comunicazione tra host e dispositivi UFS. L'attivazione basata su pacchetti MPHY/UniPro/UFS consente l'acquisizione e l'analisi di dati di protocollo specifici. L'analizzatore di protocollo PGY-UFS3.X-PA fornisce istantaneamente la decodifica del livello UFS, del livello UniPro e del livello MPHY con una correlazione al livello MPHY, UniPro e UFS.

Descrizione

Caratteristiche
  • Supports version MPHY 4.0, UniPro 1.8, and UFS version 2.1/3.1
  • Supports PWM G1 to G7 and HS G1, 2, 3, 4 A and B Series - Supports one/two data lanes (2 TX and 2 RX)
  • Flexibility to capture very large data using continuous streaming of Protocol data to host computer
  • Hardware-based circular buffer
  • Flexibility to decode selected data from 8GB buffer
  • Solder down active probe provides high signal fidelity
  • Decoding at MPHY, UniPro, and UFS layer
  • Trigger-based on MPHY, UniPro, UFS layer packet content
  • Supports triggering in PWM and HS data rate speeds
  • Trigger out a signal at the trigger event allows the triggering of other instruments such as oscilloscope
  • Interface to host system using USB 3.0 or Gigabit Ethernet Interface
  • Flexibility to upgrade the firmware hardware using the GbE interface provides easy field up-gradation of FPGA firmware
  • Decoded data packets can be exported to a text file for further analysis
  • PGY-UFS 3.0-PA Protocol Analyzer is lightweight and can be deployed for on-site/ field tests
