Prodigy  |  SKU: PGY-UFS4.0-PA

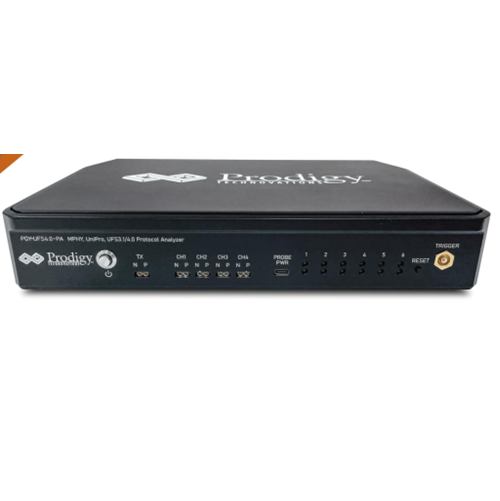

Analizzatore di protocollo Prodigy PGY-UFS4.0-PA

Analizzatore di protocollo UFS4.0 con retrocompatibilità con UFS2.0/2.1/3.0/3.1


UFS 4.0 Protocol Analyzer (PGY-UFS4.0-PA) è l'analizzatore di protocollo con molteplici funzioni per l'acquisizione e il debug delle comunicazioni tra l'host e il progetto in fase di test. PGY-UFS4.0-PA, UFS Protocol Analyzer, un analizzatore basato sui valori della sua categoria, offre l'acquisizione e il debug dei dati attraverso i livelli di protocollo MPHY, UniPro e UFS. Consente la decodifica istantanea del livello UFS, del livello UniPro e del livello MPHY con la flessibilità di correlare i dati decodificati tra questi livelli di protocollo.

PGY-UFS4.0-PA, UFS Protocol Analyzer è il primo analizzatore di protocollo UFS4.0 funzionante e testato nel settore. Offre l'acquisizione e il debug dei dati di protocollo attraverso i livelli di protocollo MPHY, UniPro e UFS. Consente la decodifica istantanea dei livelli UFS, UniPro e MPHY con la flessibilità di correlare i dati decodificati tra questi livelli di protocollo. PGY-UFS4.0-PA supporta le velocità di trasmissione dati da PWMG1 a HSG5B e la decodifica di due corsie TX e RX. La sonda attiva ha un carico elettrico minimo sul dispositivo in prova (DUT) e acquisisce i dati di protocollo senza influire sulle prestazioni del DUT. L'analizzatore di protocollo PGY-UFS4.0- PA supporta dati a due corsie. La decodifica completa al volo dei dati UniPro e UFS consente di convalidare la comunicazione tra l'host UFS e il dispositivo.

 L'analizzatore di protocollo PGY-UFS4.0-PA consente ai progettisti e ai collaudatori di ottenere una visione approfondita della comunicazione tra host e dispositivi UFS. L'attivazione basata su pacchetti MPHY/UniPRO/UFS consente l'acquisizione e l'analisi di dati di protocollo specifici. L'analizzatore di protocollo PGY-UFS fornisce istantaneamente la decodifica dei livelli UFS, UniPro e MPHY con una correlazione ai livelli MPHY, UniPro e UFS.

Descrizione
Analizzatore di protocollo UFS4.0 con compatibilità con UFS2.0/2.1/3.0/3.1

UFS 4.0 Protocol Analyzer (PGY-UFS4.0-PA) è l'analizzatore di protocollo con molteplici funzioni per catturare e debuggare la comunicazione tra l'host e il progetto in fase di test. PGY-UFS4.0-PA, UFS Protocol Analyzer, un analizzatore basato sui valori della sua categoria, offre l'acquisizione e il debug dei dati attraverso i livelli di protocollo MPHY, UniPro e UFS. Consente la decodifica istantanea del livello UFS, del livello UniPro e del livello MPHY con la flessibilità di correlare i dati decodificati tra questi livelli di protocollo.

PGY-UFS4.0-PA, UFS Protocol Analyzer è il primo analizzatore di protocollo UFS4.0 funzionante e testato nel settore. Offre l'acquisizione e il debug dei dati di protocollo attraverso i livelli di protocollo MPHY, UniPro e UFS. Consente la decodifica istantanea dei livelli UFS, UniPro e MPHY con la flessibilità di correlare i dati decodificati tra questi livelli di protocollo. PGY-UFS4.0-PA supporta le velocità di trasmissione dati da PWMG1 a HSG5B e la decodifica di due corsie TX e RX. La sonda attiva ha un carico elettrico minimo sul dispositivo in prova (DUT) e acquisisce i dati di protocollo senza influire sulle prestazioni del DUT. L'analizzatore di protocollo PGY-UFS4.0- PA supporta dati a due corsie. La decodifica completa al volo dei dati UniPro e UFS consente di convalidare la comunicazione tra l'host UFS e il dispositivo.

PGY-UFS4.0-PA Protocol Analyzer consente ai progettisti e ai collaudatori di ottenere una visione approfondita della comunicazione tra host e dispositivo UFS. L'attivazione basata su pacchetti MPHY/UniPRO/UFS consente l'acquisizione e l'analisi di dati di protocollo specifici. L'analizzatore di protocollo PGY-UFS fornisce istantaneamente la decodifica dei livelli UFS, UniPro e MPHY con una correlazione ai livelli MPHY, UniPro e UFS.

Caratteristiche principali

  • Supporta la versione MPHY 5.0, UniPro 2.0 e UFS v2.1/3.1/4.0
  • Supporta PWM da G1 a G7 e HS G1, 2, 3, 4, 5 Rate Serie A e B
  • Supporta una/due corsie dati (2 TX e 2 RX)
  • Flessibilità di acquisizione di dati molto grandi grazie allo streaming continuo dei dati del protocollo al computer host con 16 GB di memoria di acquisizione interna aggiornabile fino a 64 GB.
  • Buffer circolare ridimensionabile basato su hardware con pre/post-trigger.
  • Flessibilità di decodifica dei dati selezionati da un buffer da 16 GB.
  • La sonda attiva a saldare garantisce un'elevata fedeltà del segnale.
  • Decodifica a livello MPHY, UniPro e UFS.
  • Basata sul contenuto dei pacchetti dei livelli MPHY, UniPro e UFS.
  • L'emissione di un segnale all'evento di trigger consente di attivare altri strumenti, come ad esempio un oscilloscopio.
  • Interfaccia con il sistema host tramite USB 3.0.
  • La flessibilità di aggiornare l'hardware del firmware tramite l'interfaccia GbE consente un facile aggiornamento sul campo del firmware dell'FPGA.
  • I pacchetti di dati decodificati possono essere esportati in un file di testo per ulteriori analisi.
  • È leggero e può essere utilizzato per test in loco o sul campo.
UFS-4.0-Updated-datasheet-04_11_2022

Caratteristiche
  • Supports version MPHY 5.0, UniPro 2.0, and UFS v2.1/3.1/4.0
  • Supports PWM G1 to G7 and HS G1, 2, 3, 4, 5 Rate A and B Series
  • Supports one/two data lanes (2 TX and 2 RX)
  • Flexibility to capture very large data using continuous streaming of Protocol data to host computer with 16GB Internal acquisition memory field upgradeable up to 64GB.
  • Hardware-based resizable circular buffer with pre/post-trigger.
  • Flexibility to decode selected data from a 16GB buffer.
  • Solder down active probe provides high signal fidelity.
  • Decoding at MPHY, UniPro, and UFS layers.
  • Trigger-based on MPHY, UniPro, and UFS layers packet content.
  • Trigger out a signal at the trigger event allows the triggering of other instruments such as an oscilloscope.
  • Interface to host system using USB 3.0.
  • Flexibility to upgrade the firmware hardware using the GbE interface provides easy field up-gradation of FPGA firmware.
  • Decoded data packets can be exported to a text file for further analysis.
  • Lightweight and can be deployed for on-site/ field tests.
