Prodigy  |  SKU: PGY-MMC-SD-SDIO-NL

Prodigy PGY-MMC-SD-SDIO-NL software di decodifica del protocollo Node Locked (per oscilloscopio Tektronix Windows)

Il software per la convalida elettrica e la decodifica del protocollo di eMMC e SD,SDIO offre misure elettriche, test di conformità e decodifica del protocollo come specificato nelle specifiche di eMMC e SD,SDIO. Il software di validazione elettrica e decodifica del protocollo PGY-eMMC e SD,SDIO, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità di eMMC e SD,SDIO e la flessibilità di eseguire il debug dei guasti. Inoltre, il tecnico può decodificare il comando e la risposta del debug della comunicazione. PGY-eMMC SD,SDIO sfrutta i canali digitali di MSO e fornisce la decodifica delle linee di dati.

Descrizione

Il software per la convalida elettrica e la decodifica del protocollo di eMMC e SD,SDIO offre misure elettriche, test di conformità e decodifica del protocollo come specificato nelle specifiche di eMMC e SD,SDIO. Il software di validazione elettrica e decodifica del protocollo PGY-eMMC e SD,SDIO, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità di eMMC e SD,SDIO e la flessibilità di eseguire il debug dei guasti. Inoltre, il tecnico può decodificare il comando e la risposta del debug della comunicazione. PGY-eMMC SD,SDIO sfrutta i canali digitali di MSO e fornisce la decodifica delle linee di dati.

Caratteristiche

Le caratteristiche del prodotto sono le seguenti:

  • Le misure elettriche di eMMC, SD e SDIO e il software di test del protocollo sono conformi alle specifiche eMMC versione 4.51 e 5.0 e SD versione 3.01.
  • Supporta le modalità SDR e DDR e Boot per la misurazione elettrica e la decodifica del protocollo.
  • Caratteristiche di attivazione consapevole del protocollo eMMC/SD/SDIO
  • Il software identifica automaticamente le operazioni di lettura e scrittura tramite CMD e applica di conseguenza i limiti dei parametri elettrici.

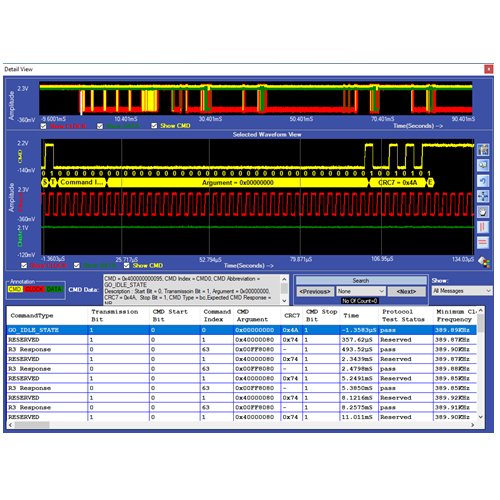

  • La Vista dettagli fornisce un'efficiente capacità di debug correlando la forma d'onda analogica, i messaggi di protocollo e le misure elettriche per ogni pacchetto di protocollo in un'unica vista.
  • La vista Protocollo elenca le attività di protocollo in forma sequenziale per aiutare i progettisti a conoscere le transazioni dell'host e della scheda.
  • La marcatura temporale alla fine del token di comando e all'inizio del token di risposta nella vista Protocollo consente al progettista di rispettare le specifiche e di individuare eventuali anomalie nella temporizzazione tra host e scheda.
  • Il software visualizza i dettagli del comando e della risposta in Protocol View ed elenca i messaggi di errore nello stato della carta per una rapida analisi.
  • Supporta misure basate sul cursore per misure manuali personalizzate
  • Possibilità di memorizzare i dati del protocollo eMMC, SD e SDIO in formato CSV e txt
  • Funzioni di utilità come lo zoom, l'annullamento e l'adattamento allo schermo per manovrare facilmente le forme d'onda mentre si esegue il debug della causa del problema nella vista dettagliata rendono lo strumento facile da usare.
  • Il software si integra perfettamente con l'oscilloscopio Tektronix basato su Windows e supporta l'analisi del segnale dal vivo utilizzando i canali dell'oscilloscopio.
  • Supporta l'analisi dei dati per lunghe registrazioni e la maggiore memoria di acquisizione dell'oscilloscopio consente l'analisi degli eventi di protocollo per una durata più lunga
  • Generazione di report in formato pdf
  • Supporta i formati di file wfm e isf dell'oscilloscopio Tektronix per l'analisi offline

                                Caratteristiche
                                • eMMC, SD and SDIO electrical measurements and Protocol testing software conforms to eMMC version 4.51 and 5.0 and SD version 3.01 specification
                                • Supports SDR and DDR and Boot mode for electrical measurement and protocol Decode
                                • eMMC/SD/SDIO Protocol Aware Trigger features
                                • Software automatically identifies the read and write operations using CMD and apply the electrical parameter limits accordingly.
                                • Detail View provides efficient debugging capability by correlating the analog waveform, protocol messages and electrical measurements for each protocol packet in single view
                                • Protocol View lists the protocol activities in sequential form to assist designers to know the host and card transactions
                                • Time stamp at the end of command token and time stamp at beginning of the response token in Protocol View enables designer to comply with specification and locate any anomaly in timing between host and card
                                • Software displays the details of command and response in Protocol View and list the errors messages in card status for quick analysis
                                • Supports cursor based measurements for manual custom measurements
                                • Ability to store the eMMC, SD and SDIO protocol data in CSV and txt format
                                • Utility features like zoom, undo, and fit to screen for easy maneuvering the waveforms while debugging the cause to problem in Detail View makes it easy to use tool
                                • Software seamlessly integrates with Tektronix windows based oscilloscope and supports live signal analysis using live channels of oscilloscope
                                • Supports data analysis for long record length and more acquisition memory of oscilloscope enables analysis of protocol events for longer duration
                                • Report generation in pdf format
                                • Supports wfm and isf file formats of Tektronix oscilloscope for offline analysis
