Prodigy  |  SKU: PGY-HDMI-PA-NL

Software di decodifica del protocollo Prodigy PGY-HDMI-PA-NL Nodo bloccato (per oscilloscopio Tektronix Windows)

Software completo di analisi del protocollo MHL/HDMI.

Il software di convalida elettrica e decodifica del protocollo HDMI offre misure elettriche e test di conformità e decodifica del protocollo come specificato nelle specifiche HDMI. Il software di validazione elettrica e decodifica del protocollo PGY-HDMI, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità HDMI e la flessibilità nel debug dei guasti. Inoltre, l'ingegnere può decodificare il comando e la risposta di HDMI per eseguire il debug della comunicazione. PGY-HDMI sfrutta i canali digitali di MSO e fornisce la decodifica delle linee dati HDMI.

Descrizione

Software completo di analisi del protocollo MHL/HDMI.

Il software per la convalida elettrica e la decodifica del protocollo HDMI offre misurazioni elettriche e test di conformità e decodifica del protocollo come specificato nelle specifiche HDMI. Il software di validazione elettrica e decodifica del protocollo PGY-HDMI, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità HDMI e la flessibilità nel debug dei guasti. Inoltre, i tecnici possono decodificare il comando e la risposta dell'HDMI per eseguire il debug della comunicazione. PGY-HDMI sfrutta i canali digitali di MSO e fornisce la decodifica delle linee dati HDMI.

Caratteristiche
Le caratteristiche del prodotto sono le seguenti:

  • Il primo software di analisi del protocollo MHL/HDMI del settore offre una visibilità approfondita dal livello fisico ai fotogrammi video con una correlazione di dati senza pari tra tutti i livelli del protocollo MHL/HDMI.
  • Trasforma l'oscilloscopio generico in un sofisticato analizzatore di protocollo MHL/HDMI.

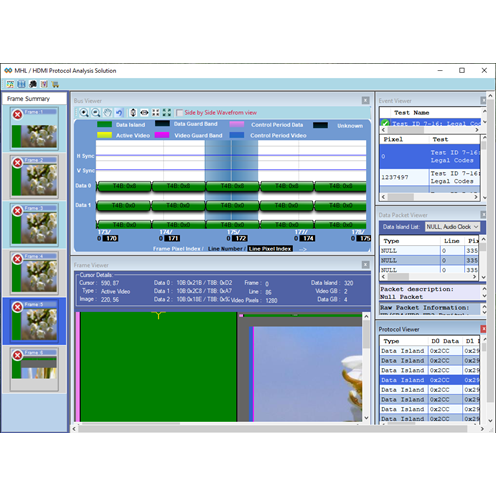

  • Il debug e la risoluzione dei problemi sono facilitati dalla correlazione incrociata dei dati del protocollo MHL/HDMI, grazie all'utilizzo di visualizzatori di riepilogo dei fotogrammi, visualizzatori di fotogrammi, visualizzatori di bus, pacchetti di dati e visualizzatori di eventi.
  • La visualizzazione del riepilogo dei frame aiuta a individuare rapidamente i frame di errore per un'analisi dettagliata.
  • Il Frame Viewer aiuta a visualizzare il frame trasmesso con modalità operative MHL/HDMI codificate a colori secondo le specifiche ed elimina la necessità di un dispositivo Sink nella configurazione di test MHL/HDMI riproducendo l'immagine trasmessa sul display dell'oscilloscopio.
  • Il visualizzatore di bus con le forme d'onda analogiche del livello fisico offre una flessibilità senza pari nella correlazione degli errori di protocollo con il livello fisico.
  • Il Visualizzatore di protocollo visualizza la vista tabellare delle informazioni di protocollo con i valori decodificati.
  • Il Visualizzatore eventi elenca gli errori di protocollo dettagliati e gli eventi nei test di conformità MHL/HDMI per individuare rapidamente i guasti del protocollo.
  • Le informazioni grezze e dettagliate sui pacchetti nel visualizzatore di pacchetti di dati aiutano a identificare i problemi nei periodi di Data Island.
  • Supporta 24, 30, 36 e 48 bit per pixel video per HDMI e 24 bit per pixel per MHL.
  • L'assistente di configurazione dell'oscilloscopio imposta automaticamente l'oscilloscopio per ottenere risultati di test accurati e affidabili.
  • Esegue i test di protocollo secondo le specifiche MHL Compliance Test 2.0 e HDMI Compliance Test 1.4a e visualizza rapidamente i risultati Pass/Fail.
  • È conforme alle specifiche HDMI 1.4a e MHL 2.0.
  • Supporta i canali live dell'oscilloscopio, i file di forma d'onda Tektronix .wfm e i file .bin (formato file P/A/V della scheda di acquisizione HDMI).
  • Genera rapporti completi e personalizzabili.
  • Possibilità di esportare i dati analizzati in formato .bmp, txt, csv, .bin (formato file P/A/V) per analisi avanzate.

                                      Caratteristiche
                                      • Industry's first MHL/HDMI Protocol analysis software offers in-depth visibility from physical layer to video frames with unmatched data correlation between all the layers of MHL/HDMI protocol.
                                      • Transforms the general purpose oscilloscope into sophisticated MHL/HDMI Protocol Analyzer.
                                      • Debugging and troubleshooting made easy by cross-correlating the MHL/HDMI protocol data using frame summary viewer, frame viewer, Bus viewer, data packet and event viewers.
                                      • Frame summary view helps to quickly locate error frames for detailed analysis.
                                      • The Frame Viewer helps to view the transmitted frame with color coded MHL/HDMI operating modes as per the specification and eliminates the need of a Sink device in MHL/HDMI test setup by reproducing transmitted image in Oscilloscope display.
                                      • Bus viewer with the Physical layer analog waveforms offers unmatched flexibility in correlating protocol errors with physical layer.
                                      • The Protocol Viewer displays the tabular view of protocol information with decoded values.
                                      • The Event Viewer lists detailed protocol errors and events in the MHL/HDMI compliance tests to quickly locate the protocol failures.
                                      • Raw and detailed packet information in the Data packet viewer helps to identify the problems in Data Island periods.
                                      • Supports 24, 30, 36, and 48 bits per video pixel for HDMI and 24 bits per pixel for MHL.
                                      • Oscilloscope setup assistant automatically sets up the oscilloscope to obtain accurate and reliable test results.
                                      • Performs the protocol Tests as per the MHL Compliance Test specification 2.0, HDMI Compliance Test specification 1.4a and displays quick Pass/Fail results.
                                      • Conforms to HDMI Specification 1.4a and MHL Specification 2.0.
                                      • Supports Oscilloscope live channels, Tektronix .wfm waveform files and .bin (P/A/V file format of HDMI Capture card) files.
                                      • Generates comprehensive and customizable reports.
                                      • Ability to export the analyzed data to .bmp, txt, csv, .bin (P/A/V File format) for advanced analysis.
