Prodigy  |  SKU: PGY-I2C-NL

Software di decodifica del protocollo Prodigy PGY-I2C-NL Node Locked (per oscilloscopio Tektronix Windows)

Convalida elettrica I2C e decodifica del protocollo Software offre misure elettriche, test di conformità e decodifica del protocollo come indicato nelle specifiche I2C. Il software di validazione elettrica e decodifica del protocollo PGY-I2C, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità I2C e la flessibilità nel debug dei guasti. Inoltre, i tecnici possono decodificare il comando e la risposta del debug della comunicazione I2C. PGY-I2C sfrutta i canali digitali di MSO e fornisce la decodifica delle linee dati I2C.



Descrizione



    Caratteristiche
    • Automated electrical measurements as specified in Rev 3 June 2007 I2C Bus specification documentation.
    • Supports electrical measurement for standard, fast, fast plus and high-speed with limit comparison
    • Decodes standard, fast, fast plus and high-speed I2C signals for easy understanding of protocol between master and slave component.
    • Links the protocol content to the electrical signal in the oscilloscope for easy understanding of the electrical characteristics of the protocol.

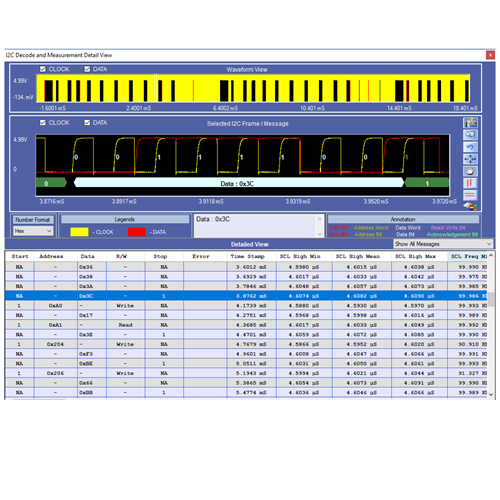

    • Overlays the protocol data on analog waveform in a bus diagram window.
    • Zooms the selected I2C packet content into the decode table in the bus diagram display for easy analysis of electrical characteristics of the I2C frame.
    • Color codes protocol content for easy analysis.
    • Search capabilities to locate unique events in thousands of protocol data.
    • Ability to view protocol decode data in hexadecimal, decimal, binary, octal, and ASCII formats.
    • Ability to store the I2C protocol data in CSV and txt format.
    • Utility features like zoom, undo, and fit screen for easy debugging while correlating the protocol data to the waveform.
    • Report generation in html format.
    • Supports wfm and isf file formats for offline analysis.

    Manuali

    I2C Electrical Validation
