Prodigy  |  SKU: PGY-ONFI-NL

Software di decodifica protocollo Prodigy PGY-ONFI-NL Node Locked (per oscilloscopi Tektronix Windows)

€6.251,00
Tasse incluse Spedizione calcolato al momento del pagamento.

Il software di convalida elettrica e decodifica di protocollo ONFI offre test di conformità delle misurazioni elettriche e decodifica di protocollo come specificato nella specifica ONFI. Il software di convalida elettrica e decodifica di protocollo PGY-ONFI, eseguito nell'oscilloscopio Tektronix, fornisce misurazioni elettriche e decodifica di protocollo con un semplice clic. Ciò consente agli ingegneri di verificare rapidamente la conformità ONFI e la flessibilità di eseguire il debug del guasto. Inoltre, l'ingegnere può decodificare il comando e la risposta della comunicazione di debug ONFI. PGY-ONFI sfrutta i canali digitali di MSO e fornisce la decodifica delle linee dati ONFI.

Descrizione



        Funzionalità
        • Fornisce misurazioni elettriche e software di decodifica protocollo conforme alla revisione 4.0 della specifica ONFI (Open NAND Flash Interface)
        • Supporta interfacce SDR, NVDDR, NVDDR2 e NVDDR3 per misurazioni dei tempi elettrici
        • Il diagramma a occhio per DQ e DQS aiuta a identificare rapidamente i problemi di integrità del segnale
        • Fornisce i risultati delle misurazioni del caso peggiore su un numero di acquisizioni
        • Offre la flessibilità di collegare la misurazione dei tempi peggiore alla forma d'onda da acquisizioni singole o multiple del segnale
        • Fornisce i conteggi cumulativi di ogni misurazione su più acquisizioni
        • Il software identifica automaticamente i cicli di Comando, Indirizzo, Ingresso Dati, Uscita Dati nel traffico ONFI
        • Applica automaticamente i limiti di misurazione in base alla selezione della modalità

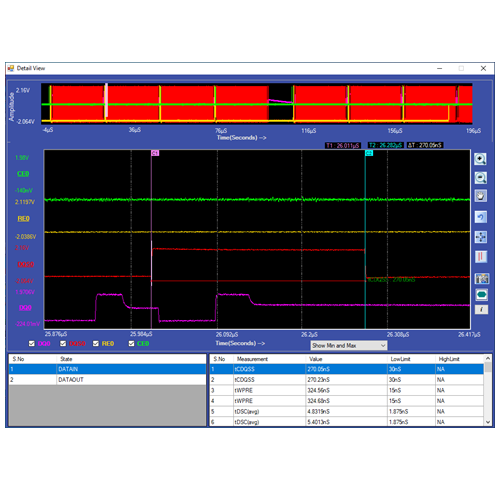

        • La visualizzazione dettagliata offre un'efficiente capacità di debug correlando la forma d'onda analogica e le misurazioni elettriche per i cicli di Comando, Indirizzo, Ingresso Dati e Uscita Dati
        • Annotazione delle misurazioni elettriche sulla forma d'onda per un facile debug
        • Possibilità di esportare i dati CVS e txt in un file CSV
        • Generazione di report in formato pdf
