Prodigy  |  SKU: PGY-SPI-NL

Software di decodifica del protocollo Prodigy PGY-SPI-NL Nodo bloccato (per oscilloscopio Tektronix Windows)

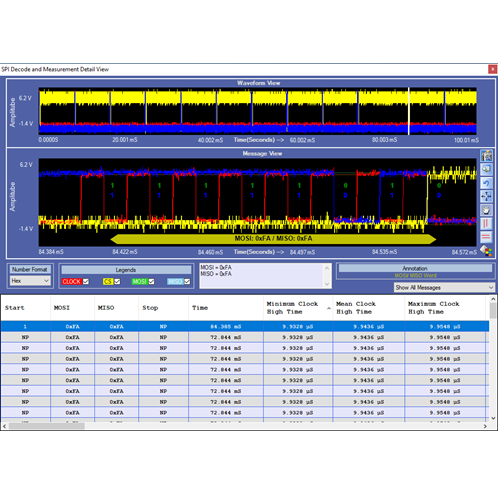

Il software per la convalida elettrica e la decodifica del protocollo SPI offre test di conformità delle misure elettriche e decodifica del protocollo come indicato nelle specifiche SPI. Il software di validazione elettrica e decodifica del protocollo PGY-SPI, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità SPI e la flessibilità nel debug dei guasti. Inoltre, il tecnico può decodificare il comando e la risposta del debug SPI della comunicazione. PGY-SPI sfrutta i canali digitali di MSO e fornisce la decodifica delle linee dati SPI.



Descrizione

                                    Caratteristiche
                                    • Automated electrical measurements with customizable reference level of SPI electrical signal.
                                    • Automated measurements independent of speed of SPI Bus
                                    • Customizable measurement limit setup for pass/fail validation of electrical signal to enable measurements at different data speeds.
                                    • Decodes SPI signals MOSI and MISO for easy understanding of protocol.
                                    • Links the protocol content to the electrical signal in the oscilloscope for easy understanding of the electrical characteristics of the protocol
                                    • Overlays the protocol data on analog waveform in a waveform plot window
                                    • Zooms the selected SPI packet content into the decode table in the waveform plot waveform window for easy analysis of electrical characteristics of the I2C frame
                                    • Ability to view protocol decode data in hexadecimal, decimal, binary, octal, and ASCII formats
                                    • Ability to store the SPI protocol data in CSV and txt format
                                    • Utility features like zoom, undo, and fit screen for easy debugging while correlating the protocol data to the waveform
                                    • Report generation in html format
                                    • Supports wfm and isf file formats for offline analysis
