Prodigy  |  SKU: PGY-SPMI-NL

Software di decodifica del protocollo Prodigy PGY-SPMI-NL Node Locked (per oscilloscopio Tektronix Windows)

Software di convalida elettrica SPMI

Il software di convalida elettrica e decodifica del protocollo SPMI offre test di conformità delle misure elettriche come specificato nelle specifiche SPMI. Il software di convalida elettrica e decodifica del protocollo PGY-SPMI viene eseguito nell'oscilloscopio Tektronix e fornisce misure elettriche e decodifica del protocollo con un semplice clic.
Questo software offre la flessibilità di impostare livelli di riferimento per la misura elettrica e limiti personalizzati, rendendolo la soluzione più versatile per soddisfare le diverse esigenze di caratterizzazione.
Segnali SPMI. Ora i progettisti e i collaudatori possono effettuare automaticamente misure elettriche accurate e affidabili e decodificare i protocolli nel software PGY-SPMI utilizzando i dati acquisiti dall'oscilloscopio Tektronix DPO5000, TDS7000, DPO/DSA/MSO7000, MSO5/6 (solo con sistema operativo Windows 7 o superiore) per ridurre il ciclo di sviluppo e collaudo.

Descrizione

Software di convalida elettrica SPMI

Il software per la convalida elettrica e la decodifica del protocollo SPMI offre test di conformità delle misure elettriche come specificato nelle specifiche SPMI. Il software di convalida elettrica e decodifica del protocollo PGY-SPMI, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic.
Questo software offre la flessibilità di impostare livelli di riferimento per le misure elettriche e limiti personalizzati, rendendolo la soluzione più versatile per soddisfare le diverse esigenze di caratterizzazione dei segnali SPMI
. Ora i progettisti e i collaudatori possono effettuare automaticamente misure elettriche accurate e affidabili e decodificare i protocolli nel software PGY-SPMI utilizzando i dati acquisiti dall'oscilloscopio Tektronix DPO5000, TDS7000, DPO/DSA/MSO7000, MSO5/6 (solo con sistema operativo Windows 7 o superiore) per ridurre il ciclo di sviluppo e collaudo.

Caratteristiche:
- Convalida elettrica e analisi del protocollo SPMI utilizzando i dati del canale live dell'oscilloscopio
o i segnali SPMI memorizzati (formato wfm
(predefinito), h5, trc (con opzione)).
- Collega il contenuto al segnale elettrico nell'oscilloscopio
per facilitare la comprensione delle caratteristiche elettriche del
protocollo.

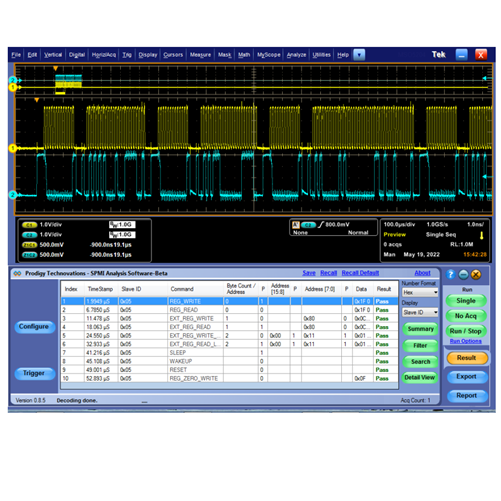

- Visualizza i dati decodificati in formato frame SPMI.
- Controllo degli errori per i bit di parità del comando e dei dati
- Flessibilità di visualizzare l'ID dello slave in simboli o in valori esadecimali
- Flessibilità di visualizzare i dati decodificati in formato esadecimale, binario, decimale o ottale

- Supporto per la decodifica dei dati di lunga durata per catturare un numero
maggiore di transazioni del protocollo SPMI
- Funzionalità di ricerca per individuare gli eventi del protocollo
- Funzionalità di filtro per visualizzare le informazioni di interesse
- Documentazione mediante l'esportazione dei dati in formato CSV e TXT
insieme alla generazione di rapporti PDF.
- Supporto API con Python.

PGY-SPMI_datasheet

Caratteristiche

- SPMI Electrical Validation and protocol Analysis using
oscilloscope live channel data or stored SPMI signals (wfm
(default), h5, trc format ( with option)).
- Links the content to the electrical signal in the oscilloscope
for easy understanding of the electrical characteristics of
the protocol.
- Displays the decoded data in SPMI frame format.
- Error checks for parity bits of command and data
- Flexibility to view Slave ID in Symbol or Hex value
- Flexibility to view decoded data in hex, binary, Decimal or
octal format
- Long duration data decode support to capture more
number of SPMI protocol transactions
- Search capabilities to locate protocol event
- Filter capabilities to view information of Interest
- Documentation by exporting data in CSV and TXT file
format along with PDF Report Generation.
- API Support with Python.
