Prodigy  |  SKU: PGY-UPRO-NL

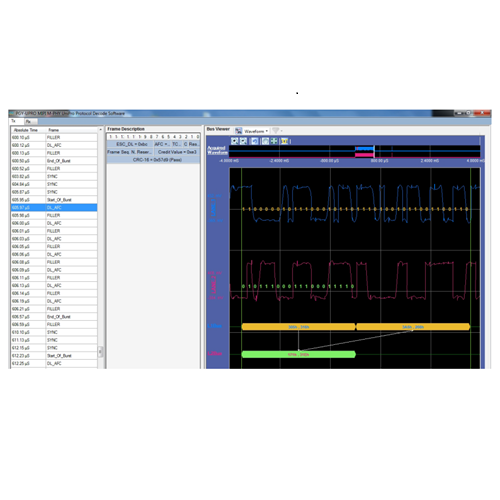

Software di decodifica del protocollo Prodigy PGY-UPRO-NL Node Locked (per oscilloscopio Tektronix Windows)

In an emerging technology, engineers test and debug UniPRO/LLI/UFS designs with easy-to-use instruments
such as oscilloscopes. But oscilloscopes normally provide extensive details about electrical characteristics of
the signal. But engineers need more information such as protocol content at different protocol layer.
Manually interpreting the protocol layer information using oscilloscope data is time consuming and prone to
human error.
The PGY-UPRO/LLI/UFS Protocol Decode Software offers extensive protocol decoding for MIPI-MPHYUniPRO,
LLI, and UFS protocol standards. This software offers Real-time hardware based UniPRO/UFS Protocol aware
trigger for PWM, NRZ and 8B/10B data type. Now design and test engineers can automatically make accurate
and reliable decode of multi-lane UniPRO/LLI/UFS using PGY-UPro/LLI/UFS software using data acquired by
Tektronix, DPO/DSA/MSO70000 oscilloscope series to reduce the development and test cycle.

Descrizione

Software per la decodifica dei protocolli MIPI-MPHY-Unipro

Caratteristiche
Le caratteristiche del prodotto sono le seguenti:

UniPro Decoder consente un debug più rapido del protocollo a livello di sistema.
È conforme alle specifiche del protocollo UniPro versione 1.6.
Supporta gli schemi di segnalazione NRZ (Non-Return-to-Zero) e PWM (Pulse Width Modulation)
● La decodifica del protocollo simultaneo a quattro corsie configurabile aiuta a correlare gli eventi da corsia a corsia.
● Autolink dei dati decodificati dalla tabella degli elenchi alla forma d'onda dell'oscilloscopio per facilitare il debug del protocollo a livello phy
● Potenti timori di trigger consapevoli del protocollo UniPRO utilizzando la funzione di trigger seriale dell'opzione ST6G degli oscilloscopi.
L'attivazione supporta schemi di dati codificati PWM, NRZ e 8b/10B.
● La vista dettagliata fornisce una correlazione completa dei dati del protocollo e del livello fisico
● L'elenco dei frame e la descrizione dei frame forniscono informazioni complete sul livello di protocollo
● Ogni frame viene visualizzato in dettaglio come da documento di specifica UniPro Standard.
● Calcolo automatico del CRC per monitorare gli errori CRC nei pacchetti di protocollo.
● I marcatori consentono di misurare il tempo tra i messaggi in corsie diverse
● Il software identifica automaticamente lo schema di segnalazione e gli ingranaggi per un'analisi del protocollo senza problemi
● Le funzioni del diagramma del bus, quali zoom, un-zoom, pan, adattamento allo schermo, sincronizzazione, consentono una facile analisi dei dati
Supporta i canali live dell'oscilloscopio, i file di forma d'onda Tektronix .wfm.
Genera rapporti completi e personalizzabili
Possibilità di esportare i dettagli del protocollo nei formati txt e csv.

Oscilloscopi supportati
Serie DPO/MSO/DSA 70000

scheda tecnica: PGY-UPRO/LLI/UFS MIPI-MPHY-UniPro/LLI/UFS

        Caratteristiche

        Features
        The product features are as follows:

        ● UniPro Decoder enables faster system level protocol debugging.
        Conforms to UniPro Protocol Specification version 1.6.
        Supports NRZ (Non-Return-to-Zero) and PWM (Pulse Width Modulation) signalling schemes
        ● Configurable four lane simultaneous protocol decode helps to correlate the lane to lane events.
        ● Autolink of decoded data from list table to oscilloscope waveform for easy protocol debug at phy layer
        ● Powerful UniPRO Protocol aware trigger fears using Option ST6G serial trigger feature of oscilloscopes.
        ● Triggering supports PWM, NRZ and 8b/10B encoded data schemes.
        ● Detail view provides a comprehensive protocol and physical layer data correlation
        ● Frame listing and frame description provides comprehensive protocol layer information
        ● Each frame is displayed in detail as per UniPro Standard specification document.
        ● Automated CRC computation to monitor CRC errors in protocol packet.
        ● Markers enables time measurement between messages in different lanes
        ● Software automatically identifies the signalling scheme and gear for hassle free protocol analysis
        ● Bus diagram functions such as zoom, un-zoom, pan, fit to screen, synchronize functions enables easy
        data analysis
        Supports oscilloscope live channels, Tektronix .wfm waveform files.
        Generates comprehensive and customizable reports
        Ability to export the protocol details to txt and csv file formats.

        Oscilloscopes Supported
        DPO/MSO/DSA 70000 Series

        Manuali

        PGY-UPRO/LLI/UFS MIPI-MPHY-UniPro/LLI/UFS
