Prodigy  |  SKU: PGY-USB2-NL

Software di decodifica del protocollo Prodigy PGY-USB2-NL Node Locked (per oscilloscopio Tektronix Windows)

Comprehensive USB2.0 Protocol Decode Testing.

USB 2.0 Electrical Validation and Protocol Decode Software offers electrical measurements compliance testing and protocol decoding as specified in USB 2.0 specification. PGY-USB 2.0 Electrical validation and Protocol decode software runs in Tektronix Oscilloscope provides electrical measurements and protocol decode at click of button. This allows engineers quickly check for USB 2.0 compliance and flexibility to debug the failure. In addition to this engineer can decode the command and response of USB 2.0 debug the communication. PGY-USB 2.0 takes advantage of digital channels of MSO and provides the decoding of USB 2.0 data lines.

Descrizione

Test completo di decodifica del protocollo USB 2.0.

Il software di convalida elettrica e decodifica del protocollo USB 2.0 offre test di conformità delle misurazioni elettriche e decodifica del protocollo come specificato nella specifica USB 2.0. Il software di convalida elettrica e decodifica del protocollo PGY-USB 2.0, eseguito nell'oscilloscopio Tektronix, fornisce misure elettriche e decodifica del protocollo con un semplice clic. Ciò consente ai tecnici di verificare rapidamente la conformità USB 2.0 e la flessibilità nel debug dei guasti. Inoltre, i tecnici possono decodificare il comando e la risposta dell'USB 2.0 ed eseguire il debug della comunicazione. PGY-USB 2.0 sfrutta i canali digitali di MSO e fornisce la decodifica delle linee di dati USB 2.0.

Caratteristiche
Le caratteristiche del prodotto sono le seguenti:

  • Decodifica i segnali USB 2.0 a bassa velocità, a velocità piena e ad alta velocità per facilitare la comprensione del protocollo tra host e dispositivo.
  • Collega il contenuto del protocollo al segnale del livello fisico nell'oscilloscopio per facilitare la comprensione delle caratteristiche elettriche del protocollo.

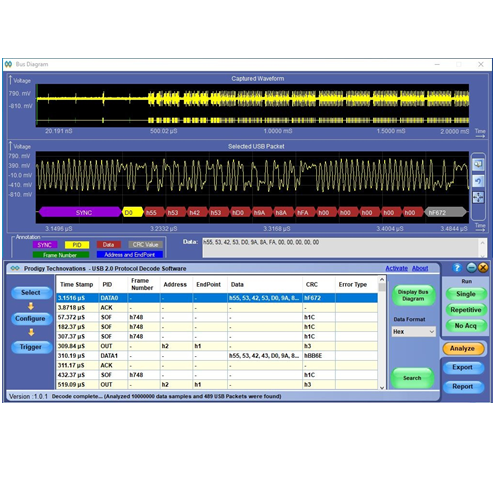

  • Sovrappone i dati del protocollo alla forma d'onda analogica in un diagramma di bus wind
  • Il pacchetto USB selezionato nella tabella di decodifica viene ingrandito nel diagramma di bus per facilitare l'analisi delle caratteristiche elettriche del pacchetto USB.
  • Codifica a colori del contenuto del protocollo per facilitare l'analisi
  • Funzionalità di ricerca per individuare eventi unici in migliaia di dati di protocollo
  • Possibilità di visualizzare i dati di protocollo decodificati in vari formati, quali esadecimale, decimale, binario, ottale e ASCII.
  • Possibilità di memorizzare i dati di protocollo USB in formato CSV e txt.
  • Utilità come lo zoom, l'annullamento e l'adattamento dello schermo aiutano a eseguire il debug e a correlare i dati di protocollo alla forma d'onda.
  • Le funzioni di esportazione e generazione di rapporti rendono banale la condivisione e l'archiviazione dei dati di protocollo.
  • Supporta i formati di file wfm e isf per l'analisi offline

                                  Caratteristiche

                                  The product features are as follows:

                                  • Decodes the low speed, full speed, and high speed USB 2.0 signals for easy understanding of protocol between host and device
                                  • Links the protocol content to the physical layer signal in the oscilloscope for easy understanding of the electrical characteristics of the protocol
                                  • Overlays the protocol data on analog waveform in a bus diagram wind
                                  • The USB packet selected in the decode table is zoomed into the bus diagram for easy analysis of electrical characteristics of the USB packet
                                  • Color coding of protocol content for easy analysis
                                  • Search capabilities to locate unique events in thousands of protocol data
                                  • Ability to view the decoded protocol data in various formats such as hexadecimal, decimal, binary, octal, and ASCII.
                                  • Ability to store the USB protocol data in CSV and txt format
                                  • Utilities such as zoom, undo, and fit screen helps in debugging while correlating the protocol data to the waveform
                                  • Export and Report generation features make sharing and archival of protocol data a trivial activity.
                                  • Supports wfm and isf file formats for offline analysis
