GW Instek  |  SKU: 11SR-00200201

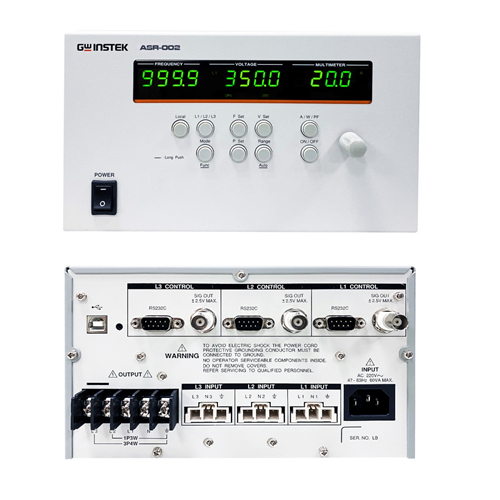

GW Instek ASR-002 . controllore esterno per alimentatore trifase

Il ASR-002 è un controllore di alimentazione trifase. Può controllare fino a 3 unità di potenza monofase (solo alimentatori della serie ASR-2000/3000).

Rende l'uscita CA conforme a 1P3W/3P4W, generalmente richiesta dall'unità, e converte l'uscita in 3P3W tramite il metodo di cablaggio definito.

Quando la potenza monofase selezionata è superiore alla capacità di 2 kVA, si consiglia di collegare l'uscita a un terminale esterno per motivi di sicurezza.

Model

Descrizione

MODELLO
 Connessione Campo di tensione Tensione di uscita
ASR-2000 1P3W(L-N) 100 V Gamma 0~ 350 Vrms

Gamma 200 V 0~ 700 Vrms

3P4W (L-L) Gamma 100 V 0~ 303 Vrms

Gamma 200 V 0~ 606 Vrms


ASR-3000 1P3W(L-N) Gamma 100 V 0~ 400 Vrms

Gamma 200 V 0~ 800 Vrms

3P4W(L-L) Gamma 100 V 0~ 346 Vrms

Gamma 200 V 0~ 692 Vrms

CONFIGURAZIONI

Caratteristiche

ASR-002, which is a three-phase power controller, is able to controll up to 3 single phase power supply units (ASR series only). It effectively makes AC output conformed to 1P3W/3P4W that generally unit requires, and also turns output into 3P3W via
designated wire method.
When the select single phase power is greater than the capacity of 2kVA, it is suggested that output should be connected to external terminal for safety consideration.

Manuali

 ASR-002_foglio dati

Dichiarazione di conformità ASR-002
Manuale d'uso ASR-002
