GW Instek  |  SKU: 01SR350030GT

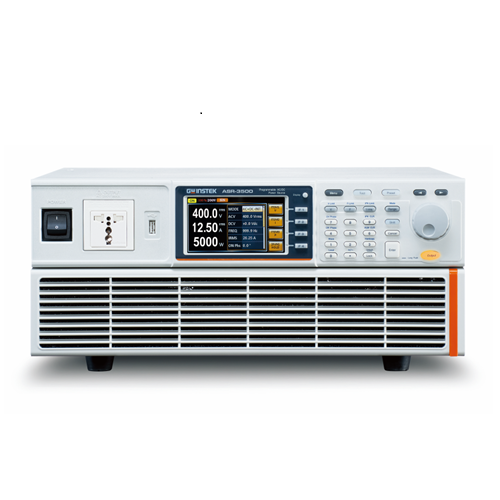

GW Instek ASR-3500 Alimentatore programmabile AC+DC 5000VA (presa universale)

La serie ASR-3000 è costituita da alimentatori CA-CC a commutazione ad alta velocità con tempi di salita e discesa di 100 microsecondi.

La serie comprende cinque modelli: ASR-3200 (2 kVA), ASR-3300 (3 kVA), ASR-3400/3400HF (4 kVA) e ASR-3500 (5 kVA). La serie può erogare la sua potenza nominale sia in corrente alternata che in corrente continua.

La serie ASR-3000 offre diverse funzioni per il segnale di uscita:

-La modalità di sequenza genera cadute di forma d'onda, picchi, cali, variazioni e altre condizioni anomale della linea elettrica.

-La funzione di forma d'onda arbitraria consente di memorizzare/caricare forme d'onda definite dall'utente.

-La modalità di simulazione simula interruzioni di corrente, aumenti e cali di tensione e variazioni di frequenza.

La serie ASR-3000 è ideale per la progettazione e il collaudo di caricabatterie di bordo, alimentatori per server, moduli LED, motori CA, ventilatori CA, sistemi UPS e vari componenti elettronici, nonché per la verifica di applicazioni per il settore automobilistico e gli elettrodomestici.

Model

Descrizione
MODELLO
 ASR-3500 (presa universale)
SKU 01SR350030GT
Modalità AC Valori di uscita (AC rms)


Campo di impostazione della tensione Da 0,0 V a 200,0 V / da 0,0 V a 400,0 V
Risoluzione di impostazione della tensione 0.1V
Precisione della tensione ±(1 % del valore impostato + 1 V / 2 V) Monofase, bifilare
Corrente max (100V ) 50A
Corrente max (200V ) 25A
Capacità di potenza 5000 VA
Modalità DC Valori di uscita
Campo di impostazione della tensione Da -285 V a + 285 V / da -570 V a +570 V
Risoluzione di impostazione della tensione 0.1 V
Precisione della tensione ±(1 % del valore impostato + 1 V / 2 V)
Corrente max (100V ) 50A
Corrente max (200V ) 25A
Capacità di potenza 5000 W

NB: A causa di problemi di disponibilità dei materiali, si prega di verificare la disponibilità dell'interfaccia GPIB chiamando direttamente AllData.

Caratteristiche

Caratteristiche principali della serie ASR-3000

  • Valutazione dell'uscita: AC 0~400 Vrms, DC 0~±570 V
  • Frequenza di uscita fino a 999,9 Hz (5 KHz per ASR-3400HF solo)
  • Uscita CC (100% della potenza nominale)
  • Elementi di misura: Vrms, Vavg, Vpeak, Irms, IpkH, Iavg, Ipeak, P, S, Q, PF, CF
  • Analisi delle armoniche di tensione e corrente (THDv, THDi)
  • Capacità di telerilevamento
  • OCP, OPP, OTP, AC Rilevamento guasti e Allarme guasti ventola.
  • Supporti Forma d'onda arbitraria Funzione
  • Capacità di uscita: 2kVA/ 3kVA/4kVA/5kVA
  • Angolo di fase personalizzato per l'attivazione/disattivazione dell'uscita
  • Sequenza e Simulazione Funzione (fino a 10 set)
  • Interfaccia (std): USB, LAN, RS-232, GPIB
  • I/O di controllo esterno integrato e ingresso segnale esterno
  • Controllo relè di uscita incorporato
  • Funzione di memoria (fino a 10 set)
  • Server web integrato
