GW Instek  |  SKU: 01PP306040GS

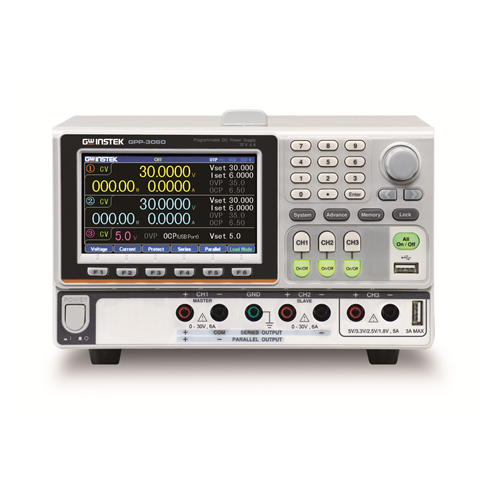

GW Instek GPP-3060L

The GPP series consists of 6 models of DC programmable power supplies with a max output power of 385W .

  • GPP-1326 (0 ~ 32 V / 0 ~ 6 A) single output
  • GPP-2323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A) 2 output channels
  • GPP-3323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3A, CH3: 1.8 V, 2.5 V, 3.3 V, 5.0 V / 5 A) 3 output channels
  • GPP-4323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A, CH3 : 0 ~ 5 V / 0 ~ 1 A, CH4: 0 ~ 15 V / 0 ~ 1 A) 4 output channels
  • GPP-3060 (CH1: 0 ~ 30 V / 0 ~ 6 A, CH2: 0 ~ 30 V / 0 ~ 6 A, CH3 : 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 output channels
  • GPP-6030 (CH1: 0 ~60 V / 0 ~ 3 A, CH2: 0 ~ 60 V / 0 ~ 3 A, CH3 : 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 output channels

Specifically, the GPP-3060 and GPP-6030 three-channel programmable DC power supplies are extension models of the GPP-X323 series. The maximum output power of these two models is 385W.

Model

Descrizione

La serie GPP è composta da 6 modelli di alimentatori programmabili in corrente continua con una potenza di uscita massima di 385W.

GPP-1326 (0 ~ 32 V / 0 ~ 6 A) uscita singola
GPP-2323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A) 2 canali di uscita
GPP-3323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3A, CH3: 1,8 V, 2,5 V, 3,3 V, 5.0 V / 5 A) 3 canali di uscita
GPP-4323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A, CH3 : 0 ~ 5 V / 0 ~ 1 A, CH4: 0 ~ 15 V / 0 ~ 1 A) 4 canali di uscita
GPP-3060 (CH1: 0 ~ 30 V / 0 ~ 6 A, CH2: 0 ~ 30 V / 0 ~ 6 A, CH3: 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 canalidi uscita
GPP-6030 (CH1: 0 ~60 V / 0 ~ 3 A, CH2: 0 ~ 60 V / 0 ~ 3 A, CH3 : 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 canali di uscita

In particolare, gli alimentatori CC programmabili a tre canali GPP-3060 e GPP-6030 sono modelli di estensione della serie GPP-X323. La potenza massima di uscita di questi due modelli è di 385W.


modello
GPP-3060
SKU 01PP306040GS
numero di canali 3
corrente massima CH1 e CH2 = 0-6A, CH3 = 5A (MAX), 3A (MAX, porta USB)
tensione massima CH1 e CH2 = 0-30V , CH3 = 1,8/2,5/3,3/5V, +- 5%
connessioni tra i canali possibilità di collegamento in serie e in parallelo tra CH1 e CH2
interfaccia (USB+LAN)


GPP-3060 e GPP-6030 ereditano dalla serie GPP le caratteristiche dell'alta risoluzione di uscita (1mV/0,1mA), della risoluzione di lettura (0,1 mV/0,1 mA) e del basso rumore di ripple 1 mVrms.
Per ogni canale è previsto un interruttore on-off di uscita indipendente.
Per le applicazioni in serie e in parallelo di CH1 e CH2, la funzione di inseguimento consente la commutazione automatica dall'uso in serie a quello in parallelo senza cablaggi esterni aggiuntivi.
Sono disponibili diverse modalità di visualizzazione dei parametri impostati e dei valori misurati.
È disponibile una funzione per registrare la tensione/corrente di uscita. I dati vengono salvati come file (*.REC) o (*.CSV) nella memoria interna; è consentito anche il trasferimento su una chiavetta USB.
L'esclusiva funzione di carico della serie GPP consente di impostare arbitrariamente CH1/CH2 come funzione di alimentazione o di carico.
Sono disponibili le modalità di funzionamento (CV) (DC) e (CR).
Il canale 3 (CH3) incorpora un terminale di uscita USB 3A (tipo A), che può essere utilizzato per il test di ricarica USB.
Per quanto riguarda le protezioni di misura, sono previste funzioni di protezione OVP/OCP/OPP/OTP.
Inoltre, GPP-3060 e GPP-6030 forniscono anche un'uscita sul pannello posteriore con relativo senso. L'uscita sul pannello posteriore o frontale facilita l'utente nell'utilizzo dell'apparecchiatura stand-alone o con montaggio a rack.


Elenco delle caratteristiche principali:

- Display LCD TFT da 4,3"
- Risoluzione delle impostazioni: 1mV/0,1mA; Risoluzione di lettura: 0,1mV/0,1mA
- Rumore di ondulazione ridotto
- Tempo di risposta ai transitori: inferiore o uguale a 100µS?
- Funzione di carico (modalità CC, CV, CR)
- Funzione di tracciamento in serie e in parallelo senza cablaggio esterno aggiuntivo
- Utilizzo dell'hardware per realizzare la protezione da sovrapressione/sovracorrente/sovratemperatura
- Funzione di ritardo/funzione di monitoraggio dell'uscita/funzione di registrazione dell'uscita
- Supporta il valore di impostazione, il valore di misurazione e la visualizzazione della forma d'onda di uscita
- Funzione di uscita sequenziale e 8 forme d'onda modello incorporate
- La funzione di registrazione dell'uscita registra i parametri di tensione e corrente di uscita con un intervallo minimo di registrazione di 1 secondo
- Offre 10 set di memoria per ogni sequenza/ritardo/registrazione/condizione di impostazione del pannello
- GPP-3060/6030 supporta un terminale di uscita USB (tipo A)
- La ventola di controllo intelligente della temperatura riduce efficacemente il rumore
- Standard: RS-232, USB, LAN, I/O est: RS-232, USB, LAN, Ext I/O Opzionale (installato solo dal produttore): GPIB


GPP_3060 6030 _scheda tecnica

Caratteristiche

- 4.3 "TFT LCD Display
- Setting Resolution: 1mV/0.1mA; Read Back Resolution: 0.1mV/0.1mA
- Low Ripple Noise
- Transient Response Time: less or equal 100µS ?
- Load Function (CC, CV, CR mode)
- Tracking Series and Parallel Function without Additional External Wiring
- Utilizing Hardware to Realize Over Protection/Over Current Protection/ Over Temperature Protection
- Delay Function/Output Monitoring Function/Output Recorder Function
- Supports Setting Value, Measurement Value and Output Waveform Display
- Sequential Output Function and Built-in 8 Template Waveforms
- The Output Recorder Function Records the Output Voltage & Current Parameters with a Minimum Recording Interval of 1 Second
- Provides 10 Sets of Memory for Each Sequence/Delay/Recorder/Panel Setting Condition
- GPP-3060/6030 Supports a USB (Type A)Output Terminal
- Intelligent Temperature Control Fan Effectively Reduces Noise
- Standard: RS-232, USB, LAN, Ext I/O Optional (manufacturer installed only): GPIB

GPP-3060 and GPP-6030 inherit from the GPP series the features of high output resolution (1mV/0.1mA) , readout resolution (0.1 mV/0.1 mA) in addition to the low ripple noise 1 mVrms feature.
An independent output on-off switch is provided for each channel.
For series and parallel applications of CH1 and CH2, the tracking function allows automatic switching from 'series to parallel use without additional external wiring.
Several display modes of set parameters and measured values are available.
There is a function to record the output voltage/current. The data is saved as a file (*.REC) or (*.CSV) in the internal memory, transfer to a USB flash drive is also allowed.
The unique load function of the GPP series allows CH1/CH2 to be arbitrarily set as the power supply or load function.
(CV) (DC) and (CR) modes of operation are available .
Channel 3 (CH3) incorporates a USB 3A (Type A) output terminal, which can be used for USB charging test.
Related to measurement protections, OVP/OCP/OPP/OTP protection functions are provided.
In addition, GPP-3060 and GPP-6030 also provide rear panel output with related sense . Rear or front panel output facilitates the user to use the 'stand-alone or rack-mount equipment.
