GW Instek  |  SKU: 01PP361H40GS

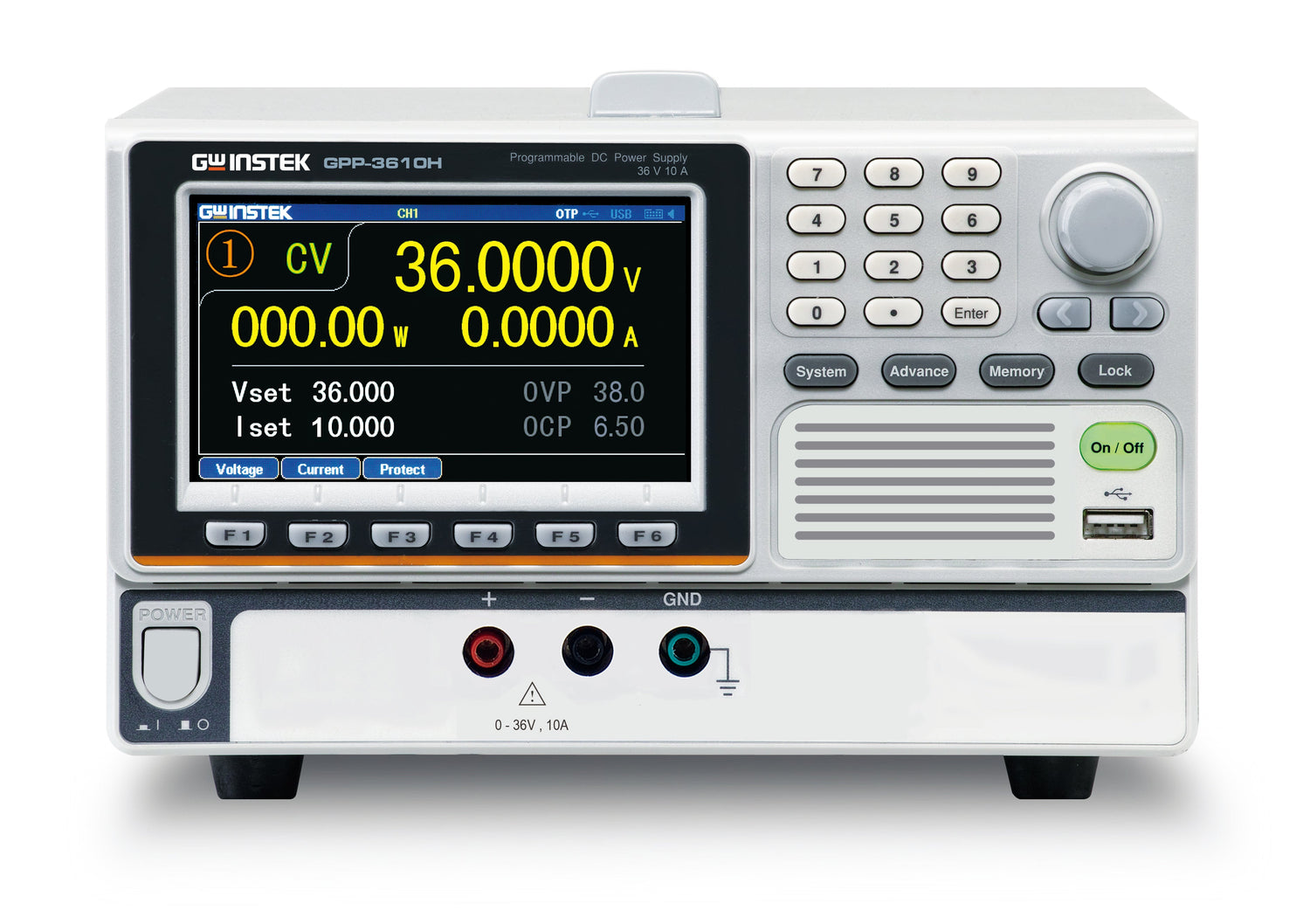

GW Instek GPP-3610H

Utilizzando la funzione di monitoraggio delle uscite della serie GPP, l' utente può impostare il monitoraggio in base alle proprie esigenze, può generare un allarme, può interrompere l'uscita durante il processo di misura e quindi proteggere il DUT.

La serie GPP offre una funzione di registrazione delle uscite. I valori di corrente e tensione possono essere memorizzati nella memoria interna dello strumento e i risultati possono essere salvati come file *.Rec o *.Csv e trasferiti tramite porta USB.
Gli alimentatori GPP-3610H e GPP-7250 sono stati progettati con una funzione di carico fino a 100 W.

L'uscita del GPP-3610H e del GPP-7250 offre anche la funzione di uscita sequenziale, che consente all'utente di modificare la forma d'onda della potenza in uscita, impostando una sequenza di carico a tensione costante (CV) o a corrente costante (CC).

Model

Descrizione

Caratteristiche GPP-3610H GPP-7250
SKU 01PP361H40GS
Modalità di uscita
CH1 0-36V/0-10A 0-72V/0-5A
Tensione 0 ~ 36.000V 0 ~ 72.000V
Corrente 0 ~ 10.0000A 0 ~ 5.0000A
Funzionamento a tensione costante
Regolazione di linea ≤ 0,01% + 3mV ≤ 0,01% + 3mV
Regolazione del carico ≤ 0,01% + 5mV ≤ 0,01% + 5mV
Ondulazione e rumore (5Hz-1MHz) ≤ 2mVrms ≤2mVrms
Tempo di recupero dei transitori ≤100µs (variazione del carico del 50%, carico minimo) ≤100µs (variazione del 50% del carico, carico minimo)
Coefficiente di temperatura ≤ 300ppm/°C ≤ 300ppm/°C
Funzionamento a corrente costante
Regolazione di linea ≤ 0,01% + 3mA ≤ 0,01% + 3mA
Regolazione del carico ≤ 0,01% + 3mA ≤ 0,01% + 3mA
Ondulazione e rumore ≤ 2mArms ≤ 2mArms
Risoluzione
Tensione/corrente di programmazione 1mV / 0,2mA 2mV / 0,1mA
Lettura della tensione/corrente 0,1mV / 0,2mA 0,1mV / 0,1mA

Accessori standard
- Cavo di alimentazione; cavo di prova: GTL-104Ax1, GTL-105Ax1
-Accessori opzionali: Cavo USB GTL-246 USB 2.0 Tipo A-B
- Accessori standard (installati solo dal produttore): Interfaccia LAN o interfaccia GPIB+LAN

    Caratteristiche
    • Display LCD TFT da 4,3 pollici
    • Risoluzione di programmazione: 1mV/ 0,2mA (GPP-3610H); 2mV/0,2mA (GPP-7250)
    • Risoluzione di lettura: 0,1mV/ 0,1mA
    • Basso rumore di ripple: ≦ 1mVrms / ≦2mArms
    • Tempo di risposta ai transitori: ≦100us
    • Funzione di caricamento (modalità CC, CV, CR)
    • Utilizza l'hardware per realizzare la protezione da sovratensione / protezione da sovracorrente / protezione da sovratemperatura
    • Funzione di ritardo/funzione di monitoraggio dell'uscita/funzione di registrazione dell'uscita
    • Supporta la visualizzazione del valore di impostazione, del valore di misura e della forma d'onda in uscita
    • Funzione di uscita sequenziale e 8 forme d'onda modello integrate
    • La funzione di registrazione dell'uscita registra i parametri di tensione e corrente in uscita con un intervallo di registrazione minimo di 1 secondo.
    • Le condizioni di impostazione di sequenza/ritardo/registrazione/pannello forniscono rispettivamente 10 set di memoria interna.
    • La ventola intelligente a temperatura controllata riduce efficacemente il rumore
    • Interfaccia standard: LAN, RS-232, USB, Ext I/O
    • Interfaccia opzionale (installata solo dal produttore): GPIB
