GW Instek  |  SKU: 01PP432330GS

GW Instek GPP-4323

The GPP series consists of 6 models of DC programmable power supplies with a max output power of 385W.

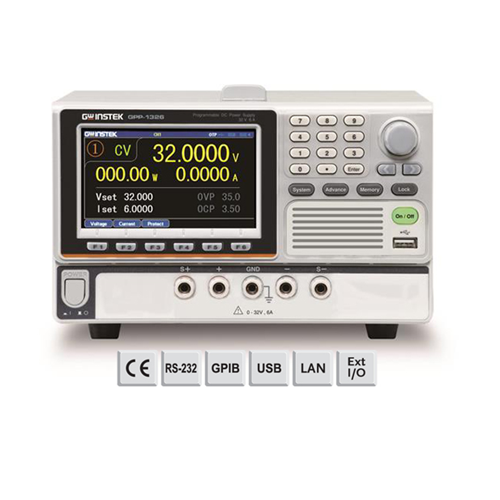

  • GPP-1326 (0 ~ 32 V / 0 ~ 6 A) single output
  • GPP-2323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A) 2 output channels
  • GPP-3323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3A, CH3: 1.8 V, 2.5 V, 3.3 V, 5.0 V / 5 A) 3 output channels
  • GPP-4323 (CH1: 0 ~ 32 V / 0 ~ 3 A, CH2: 0 ~ 32 V / 0 ~ 3 A, CH3 : 0 ~ 5 V / 0 ~ 1 A, CH4: 0 ~ 15 V / 0 ~ 1 A) 4 output channels
  • GPP-3060 (CH1: 0 ~ 30 V / 0 ~ 6 A, CH2: 0 ~ 30 V / 0 ~ 6 A, CH3 : 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 output channels
  • GPP-6030 (CH1: 0 ~60 V / 0 ~ 3 A, CH2: 0 ~ 60 V / 0 ~ 3 A, CH3 : 1.8V, 2.5V, 3.3V, 5.0V /5A) 3 output channels

This series not only provides high program resolution (1 mV / 0.1 mA) and 'excellent read resolution (0.1 mV / 0.1 mA), but also has optimal ripple-noise characteristics and transient recovery capability.
An independent output on-off switch is provided for each channel.

Model

Descrizione

modello
GPP-4323
SKU 01PP432330GS
numero di canali 4
corrente massima CH1 = 0-3A , CH2 = 0-3A, CH3 = 0-1A , CH4 = 0-1A
tensione massima CH1 = 0-32V , CH2 = 0-32V, CH3 = 0-5.0V, CH4 = 0-15V
potenza massima 96W per i canali CH1 e CH2 , 5W per il canale CH3, 15W per il canale CH4
connessioni tra i canali possibilità di collegamento in serie e in parallelo tra CH1 e CH2

Caratteristiche

- Display LCD TFT da 4,3 pollici
- Supporta l'impostazione del valore, il valore di misura e la visualizzazione della forma d'onda in uscita
- Funzione di caricamento (modalità CC, CV, CR)
- Risoluzione di impostazione: 1mV/0,1mA; Risoluzione di lettura: 0,1mV/0,1mA
- Basso rumore di ondulazione: meno di 350u Vrms/ 2mArms
- Tempo di risposta ai transitori: meno di 50us
- Funzione di tracciamento in serie e in parallelo senza cablaggio esterno aggiuntivo
- Utilizzo dell'hardware per realizzare la protezione da sovratensione/sovracorrente/sovratemperatura
- Funzione di ritardo/Funzione di monitoraggio delle uscite/Funzione di registrazione delle uscite
- La ventola di controllo intelligente della temperatura riduce efficacemente il rumore
- Funzione di uscita sequenziale e 8 forme d'onda modello integrate
- La funzione di registrazione delle uscite registra i parametri di tensione e corrente di uscita con un intervallo di registrazione minimo di 1 secondo.
- Fornisce 10 set di memoria per ogni condizione di impostazione di sequenza/ritardo/registratore/pannello
- GPP-3323 supporta un terminale di uscita USB (tipo A)
- Standard: RS-232, USB, Ext I/O; Opzionale (solo installato in fabbrica) : LAN, GPIB+LAN
- Compatibile con i comandi della serie GPD-X303S

Manuali

Opuscolo serie GPP
Manuale d'uso serie GPP
Specifiche della serie GPP
Serie GPP_foglio dati
