GW Instek  |  SKU: 01PX1H0120GT

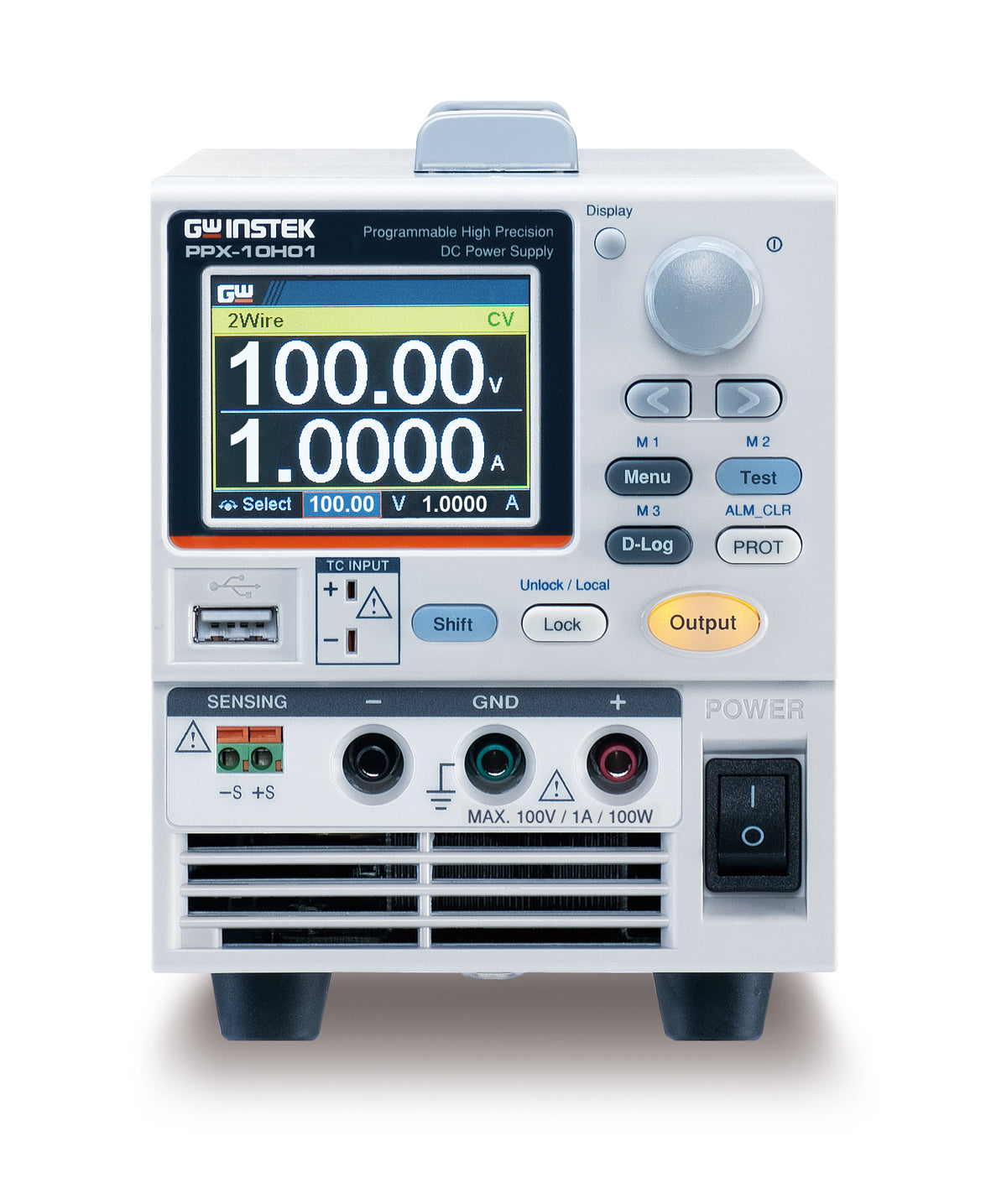

GW Instek PPX-10H01

La serie PPX, alimentatori programmabili CC ad alta precisione, comprende sei modelli: PPX1005 (10V/5A/50W), PPX-2002 (20V/2A/40W), PPX-2005 (20V/5A/100W), PPX3601 (36V/1A/36W), PPX-3603 (36V/3A/108W) e PPX-10H01 (100V/1A/100W).
La serie presenta caratteristiche ottimali con un basso livello di rumore in uscita (0,35 mVrms) e una rapida risposta ai transienti (<50µs) .La priorità è data alla modalità di uscita a corrente e tensione costante. Le velocità di salita e discesa per la tensione e la corrente possono essere impostate separatamente, il tempo di ritardo per l'uscita può essere attivato o disattivato.
La serie PPX dispone di quattro livelli di corrente e due livelli di tensione per garantire agli utenti un'elevata precisione nelle misure. Grazie alla funzione di data logger, è possibile registrare le misure su un'unità flash USB. Oltre alle misure di tensione, corrente e potenza, la serie PPX può effettuare misure di temperatura. Utilizzando una termocoppia di tipo K, è possibile misurare un intervallo di temperatura compreso tra -200°C e + 1372°C.

Model

Descrizione

Le interfacce di comunicazione standard supportate includono USB, LAN, RS-232, RS-485, controllo analogico. L'interfaccia GPIB è opzionale.

modello
PPX-10H01
SKU 01PX1H0120GT
tensione di uscita massima
 100V
corrente di uscita massima 1A
potenza di uscita massima 100W

Caratteristiche

- Funzione di avvio prioritario CV, CC
- Quattro livelli di risoluzione della misura di corrente (min. 0,1µA)/due livelli di risoluzione della misura di tensione (min. 0,1mV)
- Funzione di ritardo ON/OFF dell'uscita di potenza
- Velocità di oscillazione della tensione e della corrente regolabile
- Controllo del circuito di spurgo
- Protezione da sovracorrente ritardata (ritardo OCP)
- Funzione di uscita di potenza sequenziale
- Funzione di telerilevamento
- Registratore di dati
- 10 set di funzioni di memoria
- Protezione da sovratensione, limite di sottotensione, protezione da sovracorrente, protezione da sovratemperatura, funzione di allarme CA
- Supporta la misurazione della temperatura con termocoppia di tipo K
- Interfacce: USB, LAN, RS-232, RS-485, controllo analogico; opzionali: GPIB
- Dimensioni: altezza 3U, in linea con 1/4 di rack
