GW Instek  |  SKU: 01SU207600GT

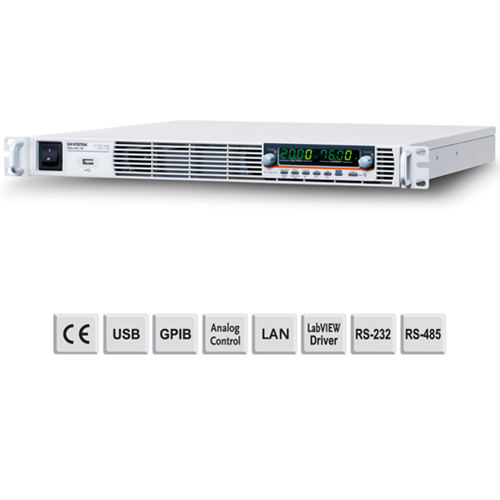

GW Instek PSU 20-76

La serie PSU identifica alimentatori switching DC programmabili che coprono una gamma di potenza fino a 1560W. Si compone di dieci modelli con una combinazione di tensioni nominali da 6 V a 600 V.

Utilizzando più parti dello stesso modello, è possibile effettuare collegamenti in serie e in parallelo per aumentare i valori totali di corrente, tensione e potenza.

Sono consentite impostazioni per priorità CC o CV (corrente costante o tensione costante) ed è possibile regolare i tassi di risposta per la tensione o la corrente di uscita in base ai requisiti del test.
Ad esempio, il controllo della velocità di risposta della tensione e della corrente per il test dei motori è fondamentale per proteggere il DUT dai danni causati dalla corrente di spunto all'accensione.

Model

Descrizione
modello
PSU 20-76
SKU 01SU207600GT
corrente massima 76A
tensione massima 20V
potenza massima 1520W

Accessori standard:

CD-ROM x 1 (manuale d'uso, manuale di programmazione), coperchio del terminale di uscita x 1, kit di connettori analogici x 1, set di bulloni M8 del terminale di uscita (modello 6V~60V), coperchio del terminale di ingresso x 1, maniglia 1U (RoHS), staffa 1U (SINISTRA, RoHS), staffa 1U (DESTRA, RoHS), cavo di alimentazione (10A) previsto solo per alcune regioni

Accessori opzionali:

Cavo USBGTL-246, cavo USB 2.0 tipo A-B, 4P

Caratteristiche

-Possibilità di impostare la priorità C.V / C.C.
-Tempi di salita e discesa della tensione e della corrente regolabili.
-Collegamento in serie/parallelo: in serie max. 2 unità (modelli inferiori a 300 V), in parallelo 4 unità dello stesso modello (vedere la scheda tecnica per i dettagli).
-Alta efficienza e alta densità di potenza
-Altezza elevata di 1U e dimensioni standard per il montaggio in rack da 19".
-Tre set di funzioni preimpostate
-Blocco dell'uso del pannello frontale
-Protezioni: OVP, OCP, OHP, UVL, AC Fail, FAN Fail
-Interfacce standard: USB, LAN, RS-232, RS-485, controllo analogico
-Interfaccia opzionale: GPIB, interfaccia analogica isolata (controllo di tensione/controllo di corrente)

Manuali

Specifiche della serie PSU

Brochure della serie PSU

Scheda tecnica della serie PSU
