GW Instek  |  SKU: 01SU3H0500GT

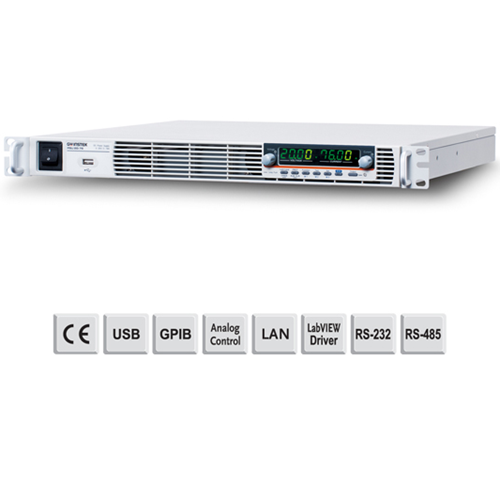

GW Instek PSU 300-5

La serie PSU identifica alimentatori switching DC programmabili che coprono una gamma di potenza fino a 1560W. Si compone di dieci modelli con una combinazione di tensioni nominali da 6 V a 600 V.

Utilizzando più parti dello stesso modello, è possibile effettuare collegamenti in serie e in parallelo per aumentare i valori totali di corrente, tensione e potenza.

Sono consentite impostazioni per priorità CC o CV (corrente costante o tensione costante) ed è possibile regolare i tassi di risposta per la tensione o la corrente di uscita in base ai requisiti del test.
Ad esempio, il controllo della velocità di risposta della tensione e della corrente per il test dei motori è fondamentale per proteggere il DUT dai danni causati dalla corrente di spunto all'accensione.

Model

Descrizione

modello
PSU 300-5
SKU 01SU3H0500GT
corrente massima 5A
tensione massima 300V
potenza massima 1500W

Accessori standard:

CD-ROM x 1 (manuale d'uso, manuale di programmazione), coperchio del terminale di uscita x 1, kit di connettori analogici x 1, set di bulloni M8 del terminale di uscita (modello 6V~60V), coperchio del terminale di ingresso x 1, maniglia 1U (RoHS), staffa 1U (SINISTRA, RoHS), staffa 1U (DESTRA, RoHS), cavo di alimentazione (10A) previsto solo per alcune regioni

Accessori opzionali:

Cavo USBGTL-246, cavo USB 2.0 tipo A-B, 4P

PSU-01A Unisce una pila verticale di 2 unità PSU. Maniglie 2U x2, piastre di giunzione x2
PSU-01B Barra bus per 2 unità in funzionamento parallelo
PSU-01C Cavo per 2 unità in parallelo
PSU-02A Unisce una pila verticale di 3 unità PSU. Maniglie 3U x2, piastre di giunzione x2
PSU-02B Barra collettrice per 3 unità in parallelo
PSU-02C Cavo per 3 unità in parallelo
PSU-03A Unisce una pila verticale di 4 unità PSU. Maniglie 4U x2, piastre di giunzione x2
PSU-03B Barra bus per 4 unità in parallelo
PSU-03C Cavo per 4 unità in parallelo
PSU-232 Cavo RS232 con kit di connettori DB9
PSU-485 Cavo RS485 con kit di connettori DB9
GRM-001 Staffa di scorrimento 2 pezzi / set
PSU-GPIB Scheda di interfaccia GPIB (installata in fabbrica)
PSU-ISO-I Scheda di controllo remoto a corrente isolata (installata in fabbrica)
PSU-ISO-V Scheda di controllo remoto della tensione isolata (installata in fabbrica)
GPW-001 Cavo di alimentazione UL/CSA, 3M
GPW-002 Cavo di alimentazione VDE, 3M
GPW-003 Cavo di alimentazione PSE, 3M

Caratteristiche

-Possibilità di impostare la priorità C.V / C.C
-Tempi di salita e discesa della tensione e della corrente regolabili.
-Collegamento in serie/parallelo: in serie max. 2 unità (modelli inferiori a 300 V), in parallelo 4 unità dello stesso modello (vedere la scheda tecnica per i dettagli).
-Alta efficienza e alta densità di potenza
-Altezza elevata di 1U e dimensioni standard per il montaggio in rack da 19".
-Tre set di funzioni preimpostate
-Blocco dell'uso del pannello frontale
-Protezioni: OVP, OCP, OHP, UVL, AC Fail, FAN Fail
-Interfacce standard: USB, LAN, RS-232, RS-485, controllo analogico
-Interfaccia opzionale: GPIB, interfaccia analogica isolata (controllo di tensione/controllo di corrente)
