GW Instek  |  SKU: 01SWL14400GT

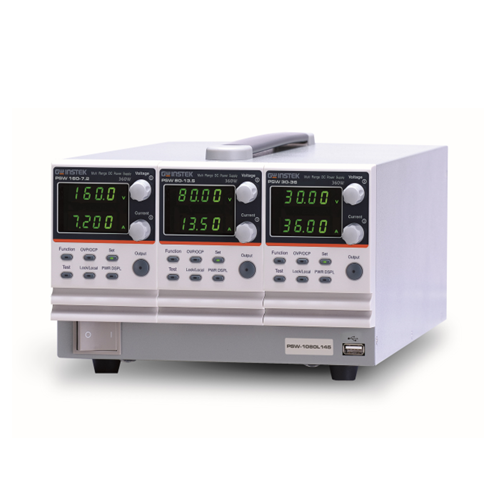

PSW-1080L144

PSW-Multi series switching power supplies feature a wide range of two- and three-channel outputs. The maximum power the series can achieve is 1080 W. There are 13 two-channel models with a power rating of 720W and 24 three-channel models with a power rating of 1080 W.
The rated voltages of low-voltage modules are 30V, 40V, 80V, 160V. The rated voltages of the high-voltage modules are 250V and 800V.
CV/CC priority selection of the PSW-Multi series is a very useful feature for DUT protection.
The switching speed adjustment of the PSW-Multi series allows users to set for the output voltage or output current a specific rise time from low to high level transition and a specific fall time from high to low level transition.

The PSW-Multi series provides for OVP and OCP . Both OVP and OCP levels can be selected, with the default level set at 110% of the rated voltage/current level of the power supply. When any of the protection levels are activated, the power supply output will be turned off to protect the DUT.
The PSW-Multi series provides USB and LAN host/device interfaces as standard, GPIB-USB adapter and RS232-USB cable as optional.
LabVIEW drivers and PC Data Logging software are supported on all available interfaces. An analog control/monitoring connector is available on the rear panel for external on/off control and external monitoring of power supply output voltage and current.

Model

Descrizione

Gli alimentatori switching della serie PSW-Multi presentano un'ampia gamma di uscite a due e tre canali. La potenza massima che la serie può raggiungere è di 1080 W. Esistono 13 modelli a due canali con una potenza nominale di 720 W e 24 modelli a tre canali con una potenza nominale di 1080 W.
Le tensioni nominali dei moduli a bassa tensione sono 30V, 40V, 80V, 160V. Le tensioni nominali dei moduli ad alta tensione sono 250V e 800V.
La selezione della priorità CV/CC della serie PSW-Multi è una funzione molto utile per la protezione del DUT.
La regolazione della velocità di commutazione della serie PSW-Multi consente di impostare per la tensione o la corrente di uscita uno specifico tempo di salita dalla transizione di livello basso a quella di livello alto e uno specifico tempo di discesa dalla transizione di livello alto a quella di livello basso.

La serie PSW-Multi prevede i livelli OVP e OCP. È possibile selezionare entrambi i livelli OVP e OCP, con il livello predefinito impostato al 110% del livello di tensione/corrente nominale dell'alimentatore. Quando si attiva uno dei livelli di protezione, l'uscita dell'alimentatore viene disattivata per proteggere il DUT.
La serie PSW-Multi offre interfacce host/dispositivo USB e LAN come standard, adattatore GPIB-USB e cavo RS232-USB come optional.
I driver LabVIEW e il software di registrazione dati per PC sono supportati su tutte le interfacce disponibili. Sul pannello posteriore è disponibile un connettore analogico di controllo/monitoraggio per il controllo on/off esterno e il monitoraggio esterno della tensione e della corrente di uscita dell'alimentazione.

modello
 PSW-1080L144
SKU 01SWL14400GT
ch1 30V/36A
ch2 80V/13,5A
ch3 80V/13,5A
potenza massima 1080W

Caratteristiche principali

  • Tensione nominale: 30V/40V/80V/160V/250V/800V, potenza di uscita: 360W ~ 1080W
  • Combinazioni di tensione e corrente a più livelli in un unico alimentatore
  • Priorità CV/CC; particolarmente adatto per l'industria delle batterie e dei LED
  • Slew Rate regolabile
  • Funzionamento in serie (2 unità in serie) per (30V/40V/80V/160V)
  • Funzionamento in parallelo (fino a 3 unità in parallelo) per (30V/40V/80V/160V/250V/800V)
  • Alta efficienza e alta densità di potenza
  • Dimensioni di montaggio a rack 1/2, 1/3, 1/6 (standard EIA/JIS) per 360W, 720W, 1080W
  • Interfaccia standard: LAN, USB, interfaccia di controllo analogica
  • Interfaccia opzionale: Adattatore GPIB-USB, cavo RS232-USB
  • Driver LabView

Serie PSW_brochure
Serie PSW_programmazione

ACCESSORI

CD-ROM x1(Manuale di programmazione, Manuale d'uso)
Cavo di alimentazione x1 (in base alla regione)
GTL-123 Cavo di prova x 1 (per i modelli PSW 30V/40V/80V/160V)
GTL-240 Cavo USB tipo "L" x1
PSW-004 Kit di accessori di base x1 (per i modelli PSW 30V/40V/80V/160V)
PSW-008 Kit di accessori di base x1 (per modelli PSW 250V/800V)
PSW-009 Coperchio dei terminali di uscita (per i modelli PSW 30V/40V/80V/160V)
PSW-011 Coperchio dei terminali di uscita (per modelli PSW 250V/800V)
PSW-012 Terminale di uscita ad alta tensione (per modelli PSW 250V/800V)

ACCESSORI OPZIONALI
PSW-001 Kit di accessori
PSW-002 Strumento IDC semplice
PSW-003 Strumento per la rimozione dei contatti
PSW-005 Cavo per 2 unità della serie PSW in collegamento in serie (per i modelli PSW 30V/40V/80V/160V)
PSW-006 Cavo per 2 unità della serie PSW in collegamento in parallelo
PSW-007 Cavo per 3 unità della serie PSW in modalità parallela
PSW-010 Filtro grande (per modelli PSW 720W/1080W)
GUG-001 Adattatore da GPIB a USB
GRA-410-J Kit di montaggio a rack (JIS)
GRA-410-E Kit di montaggio a rack (KIA)
GET-001 Terminale esteso con max. 30A (per modelli PSW 30V/40V/80V/160V ). 30A (per i modelli PSW 30V/40V/80V/160V)
GET-002 Terminale esteso con max. 10A (per modelli PSW 250V/800V)
GET-005 Terminale europeo esteso con max. 20A (per i modelli PSW 30V/40V/80V/160V)
GTL-130 Test Lea: 2x rosso, 2x nero (per i modelli PSW 250V/800V)
GTL-248 Cavo GPIB, 2000mm
GTL-250 Cavo GPIB, 600mm
GUR-001A Cavo USB a RS-232 (M3), 3000 mm
GUR-001B Cavo da USB a RS-232 (#4-40 UNC), 3000 mm

Caratteristiche
  • Voltage Rating: 30V/40V/80V/160V/250V/800V, Output Power Rating: 360W ~ 1080W
  • Multi-range Voltage & Current Combinations in One Power Supply
  • CV/CC Priority; Particularly Suitable for the Battery and LED Industry
  • Adjustable Slew Rate
  • Series Operation (2 units in Series) for (30V/40V/80V/160V)
  • Parallel Operation (to 3 units Parallel) for (30V/40V/80V/160V/250V/800V)
  • High Efficiency and High Power Density
  • 1/2, 1/3, 1/6 Rack Mount Size Design (EIA/JIS Standard) for 360W, 720W, 1080W
  • Standard Interface: LAN,USB,Analog Control Interface
  • Optional Interface: GPIB-USB Adaptor, RS232-USB Cable
  • LabView Driver

ACCESSORIES
CD-ROM x1(Programming Manual, User Manual)
Power Cord x1(Region dependent)
GTL-123 Test Lead x 1 (for PSW 30V/40V/80V/160V models)
GTL-240 USB Cable "L" Type x1
PSW-004 Basic Accessories Kit x1(for PSW 30V/40V/80V/160V models)
PSW-008 Basic Accessories Kit x1(for PSW 250V/800V models)
PSW-009 Output terminal cover(for PSW 30V/40V/80V/160V models)
PSW-011 Output terminal cover(for PSW 250V/800V models)
PSW-012 High voltage output terminal(for PSW 250V/800V models)

OPTIONAL ACCESSORIES
PSW-001 Accessory Kit
PSW-002 Simple IDC Tool
PSW-003 Contact Removal Tool
PSW-005 Cable for 2 Units of PSW-Series in series mode connection(for PSW 30V/40V/80V/160V models)
PSW-006 Cable for 2 Units of PSW-Series in parallel mode connection
PSW-007 Cable for 3 Units of PSW-Series in parallel mode connection
PSW-010 Large filter (for PSW 720W/1080W models)
GUG-001 GPIB to USB Adaptor
GRA-410-J Rack Mount Kit(JIS)
GRA-410-E Rack Mount Kit(KIA)
GET-001 Extended Terminal with max. 30A(for PSW 30V/40V/80V/160V models)
GET-002 Extended Terminal with max. 10A(for PSW 250V/800V models)
GET-005 Extended European Terminal with max. 20A(for PSW 30V/40V/80V/160V models)
GTL-130 Test Lea: 2x red, 2x black(for PSW 250V/800V models)
GTL-248 GPIB Cable, 2000mm
GTL-250 GPIB Cable, 600mm
GUR-001A USB TO RS-232 Cable (M3), 3000mm
GUR-001B USB TO RS-232 Cable (#4-40 UNC), 3000mm



Manuali

PSW-Series_brochure

PSW-Series_programming
