KEWELL  |  SKU: B2000PG-2K-6-100-4-EC

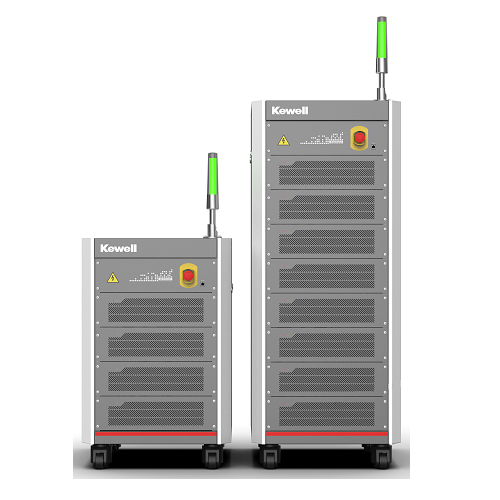

Sistema di test di carica e scarica delle celle Kewell B2000-EC Pro| Test delle batterie

The B2000-EC series is a cell charge-discharge test system featuring high accuracy, high dynamic performance, high efficiency, and bi-directional flow of energy. Based on the modular design, it integrates data acquisition and monitoring during the charging and dis-charging process, as well as current ripple injection, overcharge, negative voltage discharge, multi-channel parallel connection and other functions. The series is widely applicable to the R&D and EOL testing of cells for traction battery and energy storage battery by institutes and businesses.

Tensione
Attuale
Canale

Descrizione

pg69 catalogo

La serie B2000-EC è un sistema di test di carica-scarica delle celle caratterizzato da elevata precisione, alte prestazioni dinamiche, alta efficienza e flusso bidirezionale di energia.
Basato su un design modulare, integra l'acquisizione e il monitoraggio dei dati durante il processo di carica e scarica, nonché l'iniezione di ondulazioni di corrente, la sovraccarica, la scarica a tensione negativa, la connessione in parallelo multicanale e altre funzioni. La serie è ampiamente applicabile alla ricerca e allo sviluppo e ai test EOL di celle per batterie da trazione e batterie di accumulo di energia da parte di istituti e aziende.

Configurazione Pro

Normale Pro
caratteristiche Fondamentali,
Convenienti		 Completo di tutte le funzionalità,
Multi-scenario
Gamma di tensione di scarica 0.5~6V -6~6V (opzionale: -10~10V)
Precisione di tensione e corrente 0,05%F.S. 0,02%F.S.
Risposta alla corrente 2 ms @10~90% 4 ms @-90% ~ +90% 1ms @10~90% 2ms @-90% ~ +90%
Intervallo minimo di condizioni operative 20 ms 10 ms
Tempo di registrazione dei dati 10 ms 1 ms
Iniezione di ondulazione (opzionale) × √


Descrizione

Campo di uscita della tensione: -6V~6V (opzionale: -10~10V)
- Campo di uscita della corrente: 0~800A
-Intervallo minimo di condizioni operative: 10ms
-Tempo di registrazione dei dati: 1ms
-Risposta alla corrente: 1ms@10%~90%
- Accuratezza della tensione: ±0,02%F.S.
- Accuratezza della corrente: ±0,02%F.S.
- Campionamento della temperatura: Tipo K, tipo T (-50°C~200°C)
-CV, CC, CP, CR, CCCV, corrente di impulso, potenza di impulso,
-corrente di rampa, potenza di rampa
-Parallelo flessibile: Fino a 4800A
-Commutatore di corrente: 2ms@-90%~90%
-Modalità a matrice (LUT)
-Protezione integrale
-Quattro correnti
-Monitoraggio in tempo reale, dati e curve
-Scarica a tensione negativa
-Iniezione di ripple (opzionale)
-Interfaccia di comunicazione (periferiche): LAN, RS485, CANFD

Download

B2000_EC_Catalogo prodotti
B2000_ECPG_scheda tecnica
B2000_EC_manuale d'uso

Caratteristiche

Series Features

-Voltage output range: -6V~6V (optional: -10~10V)
-Current output range: 0~800A
-Min. operating condition interval: 10ms
-Data logging time: 1ms
-Current response: 1ms@10%~90%
-Voltage accuracy: ±0.02%F.S.
-Current accuracy: ±0.02%F.S.
-Temperature sampling: K-type, T-type(-50°C~200°C)
-CV, CC, CP, CR, CCCV, pulse current, pulse power,
-ramp current, ramp power
-Flexible paralleling: Up to 4800A
-Current switch: 2ms@-90%~90%
-Matrix mode (LUT)
-All-round protection
-Four current ranges
-Real-time monitoring, data and curves
-Negative voltage discharge
-Ripple injection (optional)
-Comm. interface(peripherals): LAN, RS485, CANFD
