Misuratore LCR R&S®LCX100

Il misuratore LCR R&S®LCX100 copre la gamma di frequenza da 4 Hz a 300 kHz.

Tutti gli strumenti consentono anche misure in corrente continua. Le tensioni generate internamente fino a 10 V coprono la maggior parte delle applicazioni.

Tramite un'opzione, è possibile applicare esternamente tensioni fino a 40 V.
Una funzione di registrazione rapida dei dati consente di registrare tutti i valori misurati fino a 10 volte al secondo.
Le misure di impedenza dinamica possono essere eseguite utilizzando la funzione di analisi avanzata. Utilizzando uno sweep, è possibile determinare i valori di impedenza per una serie di valori di frequenza o altri parametri.
Le misure possono essere attivate e controllate esternamente tramite porte I/O digitali. La funzione di binning consente di ordinare e classificare i componenti misurati in base ai loro valori in un massimo di otto categorie.

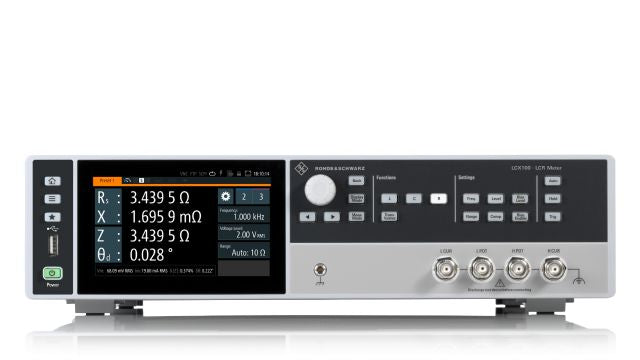

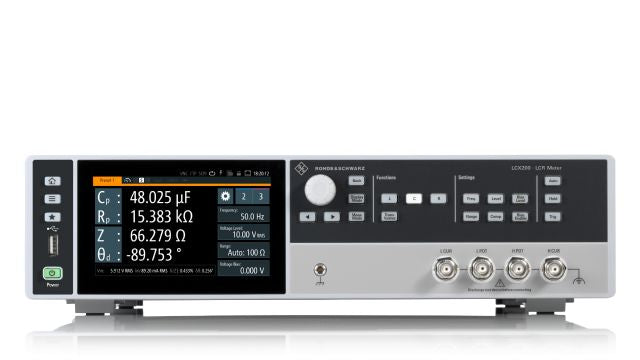

L'ampio touchscreen capacitivo è l'elemento centrale che facilita il funzionamento dello strumento attraverso un'interfaccia moderna e intuitiva che visualizza graficamente i risultati delle misure
.

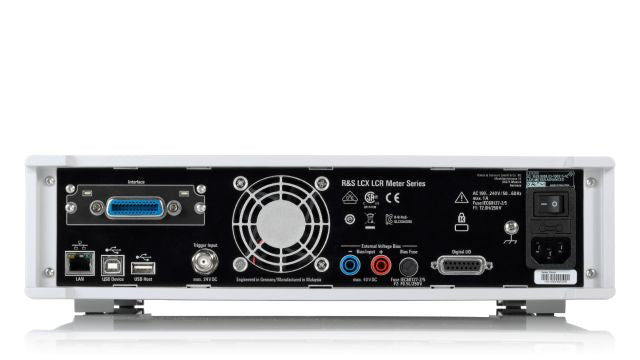

La controllabilità remota e la possibilità di installazione in un rack rendono il misuratore R&S®LCX perfetto per l'integrazione in sistemi di test automatizzati.

Caratteristiche principali.

R&S®LCX100
Frequenza del segnale di test DC, da 4 Hz a 300 kHz
Tensione del segnale di test da 100 mV a 10 V
Tensione di polarizzazione DC (interna) da 0 V a +10 V
Corrente di polarizzazione DC (interna) da 0 mA a 200 mA
Tensione di polarizzazione DC esterna, ingresso da 0 V a +40 V
Impedenza di sorgente 100 Ω, 10 Ω
Intervallo di misura da 100 mΩ a 100 MΩ
Accuratezza di base per misure di impedenza 0,05
