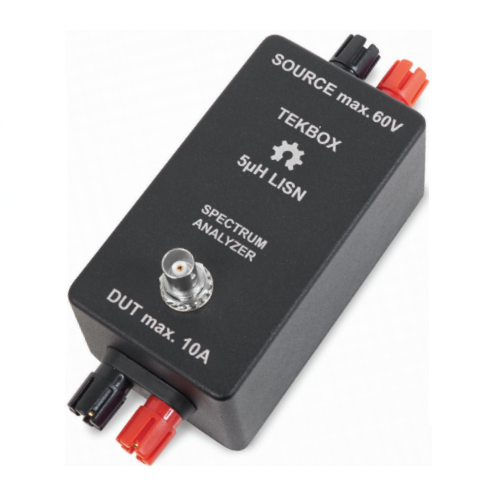

TekBox TBOH01 5UH LISN (rete di stabilizzazione dell'impedenza di linea) - CISPR 25

Descrizione

Il LISN TBOH01 5uH è un dispositivo necessario per configurare le misure di rumore condotto di dispositivi alimentati in corrente continua.
È progettato per essere utilizzato per test EMC preliminari nella gamma di frequenze da 150 kHz a 110 MHz.
Il LISN viene inserito nella linea di alimentazione del DUT (dispositivo in prova). Il rumore condotto presente ai terminali di alimentazione del DUT può essere misurato sul connettore BNC utilizzando un analizzatore di spettro o un ricevitore di misura.
Il terminale di origine (alimentazione) e il terminale del DUT sono disaccoppiati da un induttore da 5µH.

Caratteristiche

-Gamma di frequenza: 100kHz - 110MHz (1GHz, vedi figura 4 del manuale)
-Resistenza CC: 40 mO
-Corrente massima: 10A
-Gamma di tensione operativa nominale: 0 - 60 V CC *.

* L'intervallo di tensione operativa è limitato a 60 V CC per motivi di sicurezza. Sebbene il valore nominale del componente LISN sia ≥ 200 V, la tensione di alimentazione positiva potrebbe essere accidentalmente collegata al terminale negativo del LISN e quindi all'alloggiamento del LISN. In questa circostanza, una tensione CC > 60 V potrebbe causare una scossa elettrica letale quando si tocca l'alloggiamento.


    Documenti:

    Manuale TBOH01_LISN

    Guida ai test di pre-conformità EMC

    Misurazioni delle emissioni condotte prima della conformità EMC

    Quale standard deve essere applicato al mio prodotto?

    Nota applicativa sulle misure di rumore condotto con il software EMI Rigol S1210
