TekBox TBPS01-TBWA2/40dB EMI near field probe set with 40dB amplifier

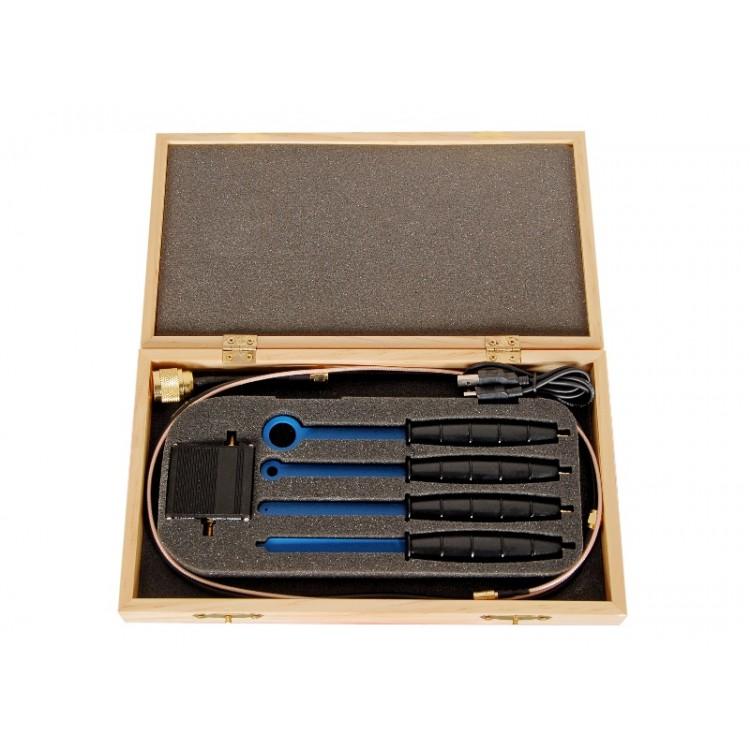

TekBox TBPS01-TBWA2/40dB Set di sonde EMC composto da H20, H10, H5, E5, amplificatore a banda larga TBSPA2/40dB, cavo da SMB a SMA da 75 cm, cavo da SMA a N da 75 cm, cavo USB, valigetta in legno, diagrammi di misura

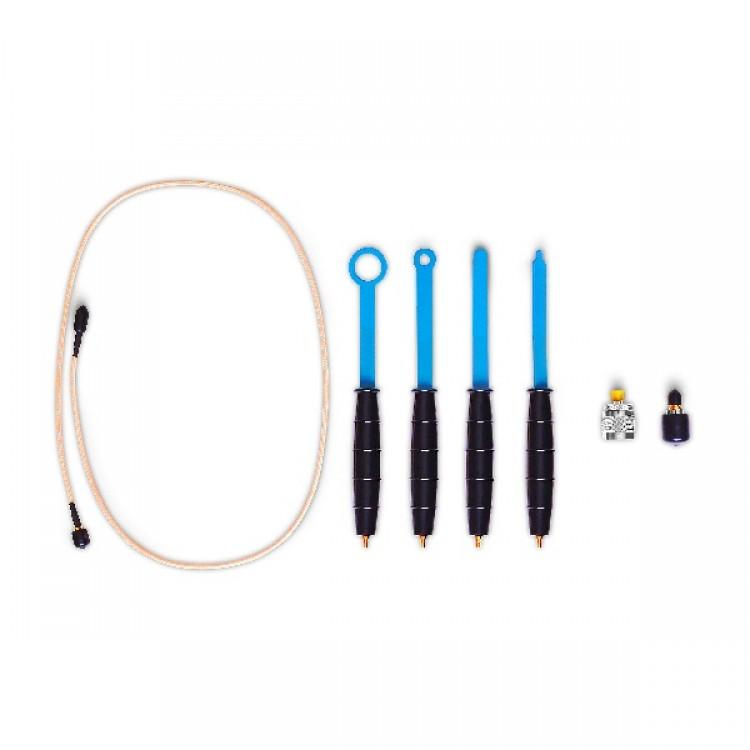

Le sonde H20, H10, H5 ed E5 sono sonde di campo magnetico (H) e campo elettrico (E) per le misure di pre-compliance EMC delle emissioni irradiate. Le sonde sono utilizzate nel campo vicino a sorgenti di radiazioni elettromagnetiche.
Servono a localizzare e identificare potenziali sorgenti di interferenza all'interno degli elementi costruttivi degli assemblaggi elettronici.
Le sonde agiscono come antenne a larga larghezza di banda, captando le emissioni irradiate dai componenti, dalle tracce dei circuiti stampati, dalle aperture o dagli spazi vuoti degli alloggiamenti e da qualsiasi altra parte che potrebbe emettere radiofrequenze. Le sonde sono solitamente collegate a un analizzatore di spettro. La scansione della sonda sulla superficie di un gruppo PCB o di un alloggiamento identifica rapidamente i punti che emettono radiazioni elettromagnetiche. Passando a una sonda di dimensioni più piccole, è possibile restringere ulteriormente l'origine delle emissioni.
Altre applicazioni sono i test di immunità RF, che prevedono l'immissione di un segnale RF nella sonda e la sua irradiazione in sezioni di circuito potenzialmente suscettibili: Inoltre, le sonde possono essere utilizzate nel campo delle riparazioni o del debug per individuare i problemi nelle catene di segnali RF mediante la misurazione senza contatto dei livelli dei segnali RF. Un'altra applicazione è la misurazione non invasiva di blocchi costruttivi RF come modulatori o oscillatori. La frequenza, il rumore di fase e le componenti spettrali possono essere misurate insieme a un preamplificatore a basso rumore.

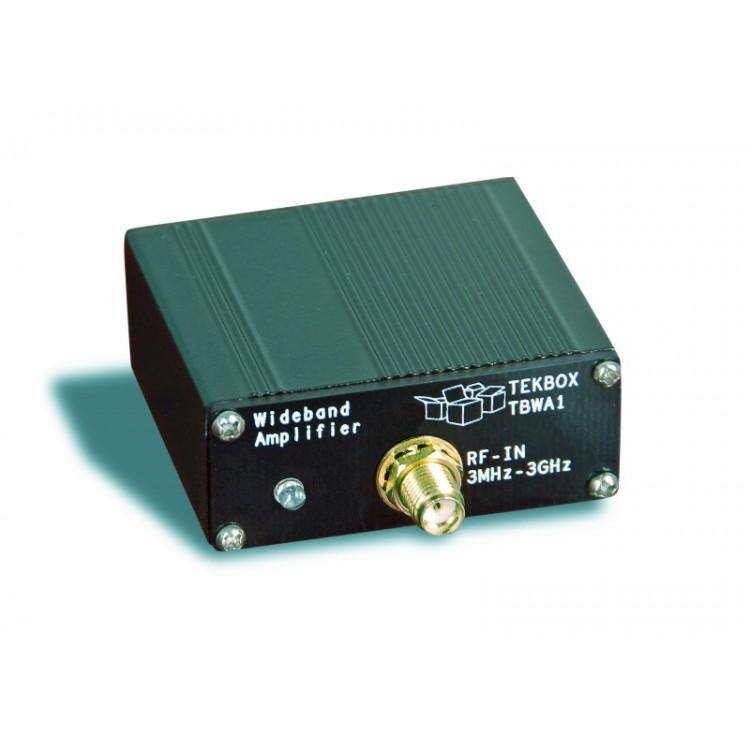

Gli amplificatori a banda larga TBWA2/20dB e TBWA2/40db sono collegati tra la sonda EMC e l'analizzatore di spettro per aumentare la gamma dinamica delle misure.

Documenti

Manuale TekBox TBPS01 + TBWA2

Guida ai test di pre-conformità EMC

Domande e risposte sulle sonde TekBox EMC a basse frequenze

Esempio di impostazione della misura, sondaggio del convertitore CC/CC di un PCBA per illuminazione a LED
