Tekbox  |  SKU: TBTC2

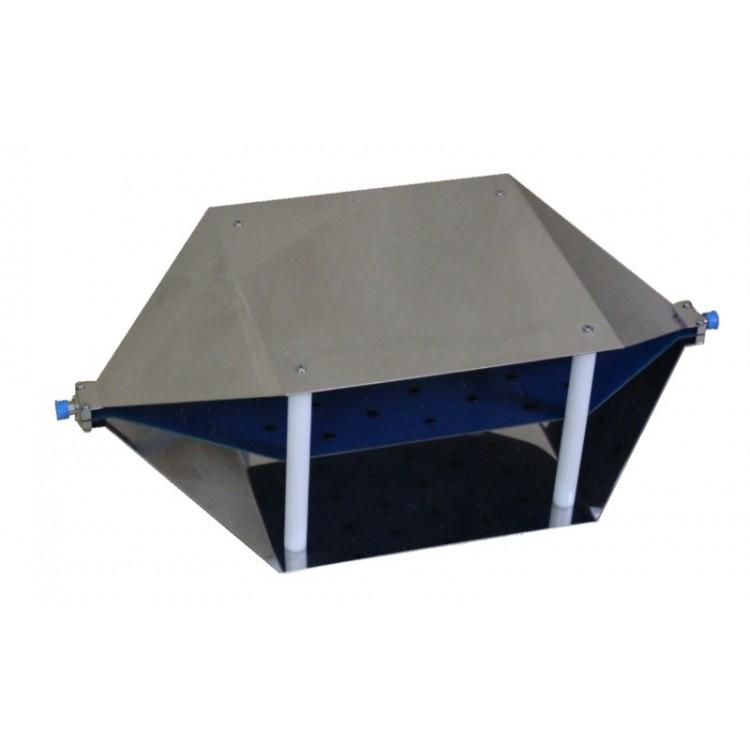

TekBox TBTC2 OPEN TEM CELL medium

Descrizione

Camera anecoica TEM (Transverse Electromagnetic Mode) sviluppata da Tekbox. Adatta per frequenze fino a 2GHz e oltre.

Per proteggere l'ingresso dell'analizzatore di spettro sono inclusi una terminazione da 50 ohm (25W) e un modulo di cancellazione della componente CC.


Specifiche:

Dimensioni della cella TEM
Lunghezza: 636 mm
Larghezza: 300 mm
Altezza: 205 mm
Altezza del setto: 100 mm

Area rettangolare sotto il setto: 23 cm x 28 cm x 10 cm

Connettori della cella TEM: N-femmina
Impedenza nominale della cella: 50 Ohm
Impedenza d'onda: 377 Ohm
Potenza massima di ingresso RF: 25W (limitata dalla terminazione 50 in dotazione)
Perdita di ritorno in ingresso: S11 fino a 800 MHz < -15dB, fino a 1,5 GHz < -10dB, fino a 3GHz < -14dB
Perdita di trasmissione: fino a 800 MHz < 1 dB, fino a 1,15 GHz < 3dB


DC-Block 50V-6GHz-N
Connettori: N-Maschio/Femmina
Impedenza nominale: 50 Ohm
Potenza RF massima continua: 2W
Tensione RF massima continua: 50V RMS
Frequenza: da 500kHz a 6 GHz
VSWR: ≤ 1,2

Terminazione RF 50Ω-3GHz-25W-N
Connettore: N-Maschio
Impedenza nominale: 50 Ohm
Potenza RF massima continua: 25W
Frequenza: Da CC a 3 GHz
VSWR: ≤ 1,2
Intermodulazione di terzo ordine: ≤ 120 dBc

Qual è il volume utilizzabile delle celle TEM Tekbox?
La cella TEM TBTC1 ha un'altezza del setto di 5 cm e una larghezza del setto di 13 cm. La sezione piatta del piano inferiore ha un'area di 20 cm x 20 cm.
Il TBTC1 è stato progettato per essere un dispositivo di dimensioni ridotte, facilmente collocabile su una scrivania di laboratorio, da utilizzare per studiare i segnali spuri emessi da assemblaggi di PCB di piccole e medie dimensioni.
Se lo scopo è quello di verificare le frequenze piuttosto che i livelli dei segnali spuri, è possibile inserire nella cella TEM qualsiasi DUT che sia fisicamente adatto. Per motivi di sicurezza, si raccomanda una distanza di isolamento compresa tra 0,5 cm e 1 cm dal fondo e 1 cm dal setto. Pertanto, l'altezza utilizzabile di un DUT sarebbe limitata a 3-4 cm. Una conseguenza di un DUT di grandi dimensioni sarebbe una degradazione dell'adattamento dell'impedenza della cella TEM. I test condotti con DUT di grandi dimensioni nel TBTC1 hanno dimostrato che l'S11 varia tra il valore allo stato vuoto e -10dB. Di conseguenza, un DUT fisicamente grande aumenta l'incertezza quando si tratta di stimare i livelli di spuria equivalenti che verrebbero misurati utilizzando antenne in camera anecoica.
La cella TEM TBTC2 ha un'altezza del setto di 5 cm e una larghezza di 23 cm. La sezione piatta del piano inferiore ha un'area di 30 cm x 30 cm. Il TBTC2 è stato dimensionato in base alle specifiche riportate nell'Allegato E della specifica CISPR 25. Per quanto riguarda le dimensioni massime del DUT, si possono applicare considerazioni analoghe a quelle sopra citate. Tuttavia, la CISPR 25 specifica un'area di lavoro consentita che è di 18 cm x 18 cm e si trova come nella schermata sottostante. Naturalmente, considerazioni simili possono essere applicate al TBTC1.

TekBox Temcell TBTC

Documenti:

Manuale TBTC

Q&ACelle TEM aperte

Guida ai test di pre-conformità EMC

Nota applicativa: Esempio di misura del rumore irradiato con le celle TEM Tekbox

Perdita di inserzione TBTC 2 (S21)
