Prodigy  |  SKU: PGY-SMI-EX-PD

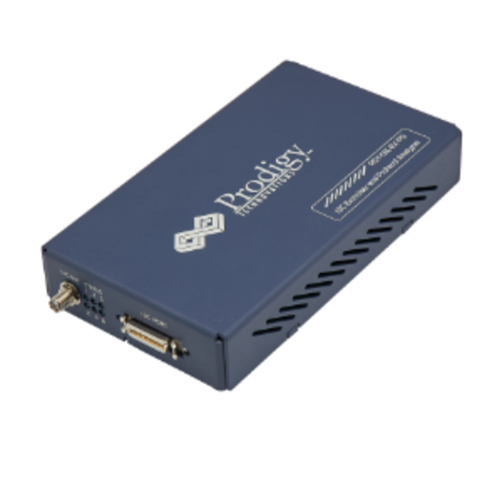

Analizzatore di protocollo Prodigy PGY-SMI-EX-PD

€4.398,00
Tasse incluse Spedizione calcolato al momento del pagamento.

SMI (MDIO) Tester e Analizzatore di protocollo

L'analizzatore di protocollo SMI PGY-SMI-EX-PD offre funzioni complete per l'acquisizione e il debug della comunicazione tra host e DUT. Il PGY-SMI-EX-PD può essere configurato come master o slave, generare traffico SMI e decodificare pacchetti SMI. SMI, indicato anche come Management Data Input/Output o MDIO, è un bus seriale a 2 fili utilizzato per gestire i dispositivi di livello fisico nei Media Access Controller (MAC) dei dispositivi Gigabit Ethernet. La gestione di questi PHY si basa sull'accesso e la modifica dei loro vari registri.
PGY-SMI-EX-PD è lo strumento principale che consente ai tecnici di progettazione e collaudo di testare i progetti SMI per le loro specifiche configurando PGY-SMI-EX-PD come master/slave, generando traffico SMI con capacità di iniezione di errori e decodificando pacchetti di protocollo SMI.

Descrizione




    Funzionalità
    • Supporta velocità SMI (MDIO) fino a 25 MHz
    • Configurazione come master o slave
    • Generazione simultanea di traffico SMI e decodifica del protocollo
    • Supporto per le clausole 22 e 45 SMI
    • Velocità dati SMI e ciclo di lavoro variabili
    • Streaming continuo dei dati del protocollo al computer host per fornire un ampio buffer
    • Diagramma temporale del bus con decodifica del protocollo
    • Visualizzazione elenco dell'attività del registro
    • Possibilità di scrivere uno script di training per combinare la generazione di più frame di dati a diverse velocità di dati
    • Interfaccia USB 2.0/3.0 per computer host
    • Supporto API per l'automazione in Python o C++

    Manuali

    PGY_SMI_EX_PD_datasheet_updated_Var.1
