Prodigy  |  SKU: PGY-SPMI-EX-PD

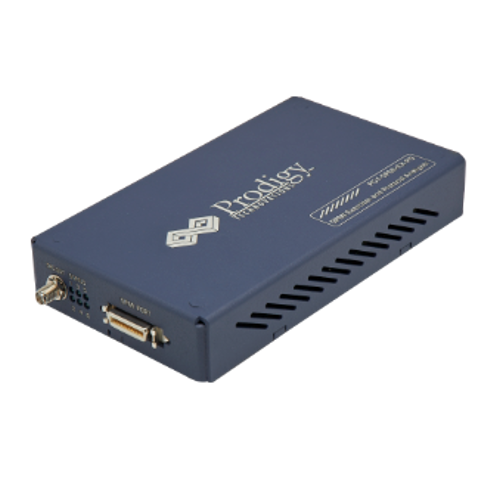

Analizzatore di Protocollo Prodigy PGY-SPMI-EX-PD (v2.0)

€9.348,00
Tasse incluse Spedizione calcolato al momento del pagamento.

Strumento di prova ed analizzatore di protocollo SPMI (v2.0)

L'analizzatore di protocollo SPMI (PGY-SPMI-EX-PD) è l'analizzatore di protocollo con molteplici funzionalità per acquisire ed eseguire il debug della comunicazione tra l'host e il progetto in fase di test. SPMI (System Power Management Interface) è uno standard MIPI (Mobile Industry Processor Interface) con un'interfaccia seriale sincrona a 2 fili e bidirezionale che collega il Power Controller (PC) integrato di un sistema processore System-on-Chip (SoC) con uno o più sistemi di regolazione della tensione Power Management Integrated Circuits (PMIC).

PGY-SPMI-EX-PD è lo strumento principale che consente ai tecnici di progettazione e collaudo di testare i progetti SPMI rispetto alle sue specifiche configurando PGY-SPMI-EX-ED come master/slave, generando traffico SPMI con variazione temporale e capacità di iniezione di errori e decodificando i pacchetti del protocollo SPMI.

Descrizione

Funzionalità
  • Supporta le specifiche SPMI v 1.0/ 2.0
  • Possibilità di configurarlo come Master o Slave
  • Supporta la funzione Sole Master
  • Supporta la funzione Request Capable Slave (RCS)
  • Supporta il complesso processo di arbitraggio del BUS
  • Genera diversi pacchetti SPMI
  • Iniezione di errori come errore di parità, errore ACK/NACK e errore Skip SSC
  • Velocità dati SPMI variabili (32kHz - 26Mhz1), livelli di tensione di pilotaggio (1.2 o 1.8) e Duty Cycle (25%, 50% e 75%).
  • Generazione simultanea di traffico SPMI e decodifica del protocollo del Bus
  • Streaming continuo di dati di protocollo su HDD/SSD
  • Un diagramma temporale del bus decodificato dal protocollo
  • Visualizzazione in elenco dell'attività del protocollo
  • Analisi degli errori nei dati decodificati dal protocollo
  • Possibilità di scrivere script di esercizio per combinare più
  • generazione di frame di dati a diverse velocità
  • Interfaccia host computer USB2/3
  • Supporto API per l'automazione in Python e C++
  • Flessibilità di aggiornamento all'unità per l'evoluzione delle specifiche SPMI
  • Supporto script per Optional Protocol Implementation Compliance Statement (PICS)

Manuali

PGY-SPMI-EX-PD-DataSheet.pdf
