GW Instek  |  SKU: 01SR6603D0GT

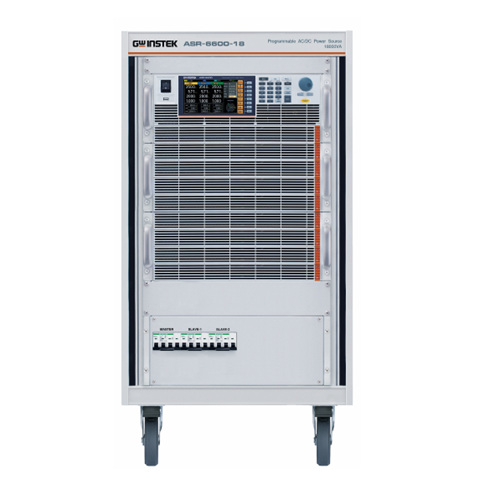

GW Instek ASR-6600-18 RT Alimentatore programmabile AC+DC mono/trifase da 18kVA

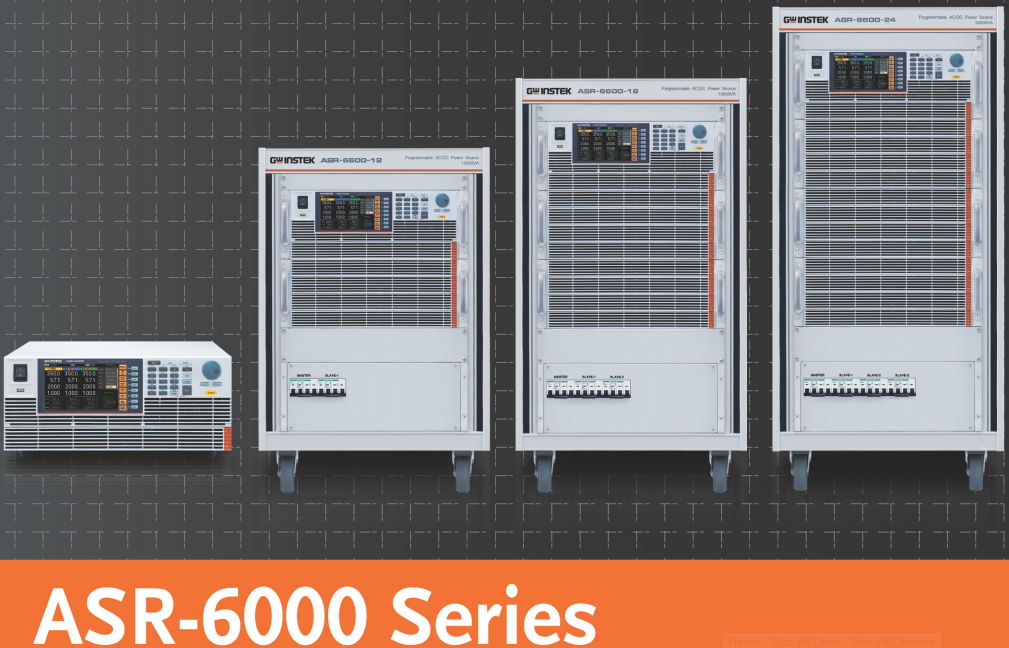

La serie ASR-6000 con estensione RT identifica cinque modelli montati in parallelo su rack che collegano in parallelo due o tre unità da 4,5 kVA e 6 kVA in una singola unità per fornire uscite da 9 kVA, 13,5 kVA, 12 kVA e 18 kVA.

La serie ASR-6000 è composta da due modelli: ASR-6450 AC/DC da 4,5 kVA e ASR-6600 AC/DC da 6 kVA. La serie ASR-6000 è la prima unità stand-alone di GW Instek che supporta l'ingresso e l'uscita in corrente alternata mono/trifase e ha un'uscita in corrente continua nominale. La serie utilizza la tecnologia del carburo di silicio (SiC) a semiconduttore di terza generazione per creare un alimentatore AC/DC ad alta densità di potenza e ad alte prestazioni.L'ASR-6000 ha la capacità di emulare un'ampia varietà di cambiamenti nell'ambiente di alimentazione, come la trifase bilanciata e la trifase sbilanciata, la mancanza di fase, la funzione di uscita multicanale in modalità di uscita trifase, l'uscita con regolazione dell'impedenza programmabile e fino a decine di migliaia di forme d'onda arbitrarie in uscita.Il lancio senza precedenti della serie ASR-6000, fiore all'occhiello di GW Instek, dimostra che GW Instek è in grado di fornire una soluzione di test completa per le sorgenti di alta potenza CA. La serie ASR-6000 è l'MVP degli alimentatori GW Instek.

Descrizione


MODELLO USCITA UNITÀ CODICE PRODOTTO
ASR-6450-09 9kVA 2 01SR6452D0GT
ASR-6450-13.5 13.5kVA 3 01SR6453D0GT
ASR-6600-12 12kVA 2 01SR6602D0GT
ASR-6600-18 18kVA 3 01SR6603D0GT
ASR-6600-24 24kVA 4 01SR6604D0GT

MODELLO
 ASR-6450 ASR-6600

Tensione di ingresso AC Singola/trifase da 200 Vca a 240 Vca ±10 % Singola/trifase 200 Vca - 240 Vca ±10 %
Tensione di uscita CA Tensione di fase 0~175V/0~300V Tensione di linea 0~700V Tensione di fase 0~175V/0~300V Tensione di linea 0~700V
Corrente di uscita AC 1P2W 45A/22.5A;1P3W & 3P4W;15A/7.5A 1P2W 60A/30A;1P3W & 3P4W;20A/10A
Frequenza di uscita 2000Hz 2000Hz
Potenza di uscita nominale 1P2W--4.5KVA;1P3W--3KVA;3P4W--4.5KVA 1P2W--6KVA;1P3W--4KVA;3P4W--6KVA
Tensione di uscita CC -250,0 V ~ +250,0 V/-500,0 V ~ +500,0 V -250,0 V ~ +250,0 V/-500,0 V ~ +500,0 V

NB: le immagini si riferiscono ai modelli ASR-6600.

Caratteristiche

Caratteristiche principali della serie ASR-6000
- Adotta la tecnologia dei semiconduttori di terza generazione al carburo di silicio (SiC) per creare un alimentatore CA/CC ad alte prestazioni 4U 6kVA con un'elevata densità di potenza.
- Ingresso CA Supporta monofase e trifase, tensione di fase da 200V a 240V±10% (connessione a delta o a Y)
- 10 modalità di uscita: Inclusa la frequenza del segnale di ingresso esterno e la sincronizzazione di rete (SYNC), l'uscita dell'amplificatore interno controllato dalla tensione esterna (VCA).
- Funzione di uscita multicanale
- Supporta l'uscita AC 1P2W, 1P3W, 3P4W
- Tensione massima di fase in uscita AC: 350Vrms Tensione di linea: 700Vrms
- AC bilanciato e sbilanciato trifase, funzioni di uscita a guasto di fase
- Regolazione programmabile dell'impedenza di uscita
- Funzione di monitoraggio dell'uscita a doppio canale di tensione/corrente
- Il tempo di salita dell'uscita di tensione può essere regolato in tre intervalli
- Supporta la modifica della sequenza e la modalità di uscita di emulazione
- Potente funzione di modifica e uscita di forme d'onda arbitrarie, oltre 40 tipi di uscite di forme d'onda arbitrarie integrate
- Controllo avanzato del server web per supportare entrambe le funzioni di acquisizione dati e data logger
- Funzione di misura delle armoniche del 100° ordine
- Supporto del collegamento parallelo esterno per aumentare la potenza di uscita
- Supporto di diverse interfacce: RS-232C (Std), USB (Std), LAN (Std), CAN BUS (Opt), DeviceNet (Opt), GPIB (Opt)

Manuali

ASR-6000_Parallel Series_User_Manual_EN_Rev_A_20241118ASR-6000_Parallel_Spec_2U_20241118ASR-6000_Parallel_Spec_3U_20241118ASR-6000_Parallel_Spec_4U_20241118ASR-6000_Spec_E_20240510PDF_BH_ASR-6000_E_202411cASR6000_Can_bus
