GW Instek  |  SKU: 01EL3535A00T

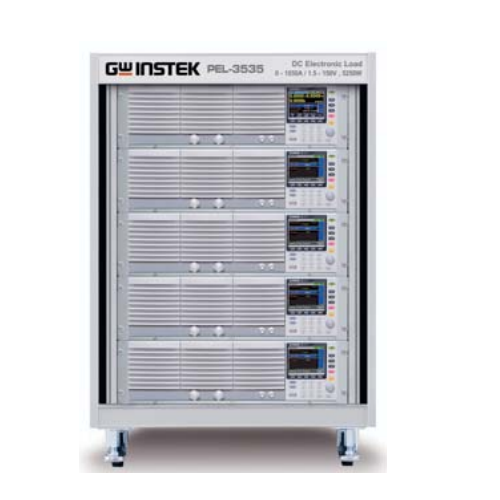

GW-Instek PEL-3535A Carico programmabile DC (0 - 1050A / 1,5 - 150V . 5250W)

The PEL-3000 series includes single-channel , DC programmable electronic loads.
Current resolution of 0.01mA and current slew rate (Slew Rate) of 16A/μs make these loads ideal for testing server and SPS (Switching Power Supply) supplies for commercial and industrial computers. For devices subjected to heavy-duty use , such as a cloud ecosystem working 24 hours non-stop, a stable, high-power power supply , between 175 W and 1050 W, is needed to maintain normal operation of the server, hub , data storage equipment and Internet communications.
Due to the increasing demand for data transmission , data storage on a large scale in telecommunications systems, the Internet communications infrastructure is expanding rapidly.
This has greatly increased the market demand for telecommunication equipment powered by 2000 W and above. The flexibility of combination on the 'power supply offered by the PEL-3000 series meets the test requirements currently demanded in the testing of high-power power supplies.

The PEL-3000H series programmable DC electronic load has not only inherited the functions and features from the PEL-3000 series, but provides three current ranges for the entire series and includes BNC terminals on the front panel for voltage monitoring. The 800V programmable PEL-3000H series , with a slew rate of 0.84A/μs, is ideal for testing high-voltage devices such as EV and HEV vehicle battery chargers, DC / DC converters , high voltage batteries.

Descrizione

Specifiche del modello PEL-3535A

PEL-3535A
CODICE PRODOTTO 01EL3535A00T
TENSIONE 0V-150V
CORRENTE 1050A
POTENZA
 5250W
Resistenza d'ingresso 100Kohm
MIN. TENSIONE OPERATIVA MIN. TENSIONE (dc) (Tip.) 0,75V@525A / 1,5V@1050A

La serie PEL-3000 comprende carichi elettronici programmabili a canale singolo in corrente continua.
La risoluzione di corrente di 0,01mA e la velocità di rotazione della corrente (Slew Rate) di 16A/μs rendono questi carichi ideali per testare le alimentazioni di server e SPS (Switching Power Supply) per computer commerciali e industriali. Per i dispositivi sottoposti a un uso intensivo, come ad esempio un ecosistema cloud che lavora 24 ore su 24, è necessario un alimentatore stabile ad alta potenza, compreso tra 175 W e 1050 W, per mantenere il normale funzionamento del server, dell'hub, delle apparecchiature di archiviazione dati e delle comunicazioni Internet.
A causa della crescente domanda di trasmissione e archiviazione dati su larga scala nei sistemi di telecomunicazione, l'infrastruttura di comunicazione Internet si sta espandendo rapidamente.
Ciò ha aumentato notevolmente la domanda di mercato per le apparecchiature di telecomunicazione alimentate da 2000 W e oltre. La flessibilità di combinazione sull' alimentatore offerta dalla serie PEL-3000 soddisfa i requisiti di prova attualmente richiesti nel collaudo degli alimentatori ad alta potenza.

Il carico elettronico programmabile in corrente continua della serie PEL-3000H non solo ha ereditato le funzioni e le caratteristiche della serie PEL-3000, ma fornisce tre intervalli di corrente per l'intera serie e include terminali BNC sul pannello frontale per il monitoraggio della tensione. La serie PEL-3000H programmabile a 800 V, con una velocità di rotazione di 0,84 A/μs, è ideale per testare dispositivi ad alta tensione come caricabatterie per veicoli EV e HEV, convertitori CC/CC, batterie ad alta tensione.

Caratteristiche della serie PEL-3000 / 3000H.

Tensione di funzionamento (DC)：0~150V(PEL-3000)/0~800V(PEL-3000H)
-Modalità di funzionamento : C.C / C.V / C.R / C.P / CC+CV / CR+CV / CP+CV
- Connessione in parallelo degli ingressi per una maggiore capacità (max. 9.450W)
- Supporto di un'elevata velocità di rotazione: max. 16Aus (PEL-3000). 16A/us((PEL-3000)/ 0,84A/us(PEL-3000H)
-Funzione di programma di esecuzione（GO/NO GO Test）
-Funzione di sequenza per simulazioni di carico ad alta efficienza.
- Funzione di commutazione dinamica：0,5A/USFunzione dinamica (commutazione): 0.0166Hz ~ 20kHz
- Funzione di avvio graduale: Off / On (1~200ms, Res：1ms)
- Impostazione OCP / OVP / OPP / UVP regolabile
- Funzione di cortocircuito
- Funzione timer: Tempo trascorso del carico
- Tempo di spegnimento (timer di spegnimento automatico del carico) ：1s a 999h 59min 59s o spento
- Controllo del canale esterno / Monitoraggio tramite il connettore di controllo analogico
- Memorie di configurazione: 100 set
-3. Display LCD TFT da 5 pollici - Display LCD TFT da 5 pollici Display LCD TFT da 5 pollici

-Multi

interfaccia: USB 2.0 Device / Host, RS-232, GPIB / LAN (opzionale)

Specifiche PEL-3000
>PEL-3000/3000H brochure
Manuale d'uso PEL-3000/3000H

Caratteristiche

PEL-3000 / 3000H series features

-Operating voltage (DC)：0~150V(PEL-3000)/ 0~800V(PEL-3000H)
-Operating Mode : C.C / C.V / C.R / C.P / CC+CV / CR+CV / CP+CV
-Parallel Connection of Inputs for Higher Capacity (Max : 9,450W)
-Support of High Slew Rate：Max. 16A/us((PEL-3000)/ 0.84A/us(PEL-3000H)
-Run Program Function（GO/NO GO Test）
-Sequence Function for High Efficient Load Simulations.
-Dynamic(Switching) Function：0.0166Hz ~20kHz
-Soft Start Function：Off / On(1~200ms, Res：1ms)
-Adjustable OCP / OVP / OPP / UVP Setting
-Short Circuit Function
-Timer function : Elapsed Time of load on
-Cut Off Time(Auto Load Off Timer )：1s to 999h 59min 59s or Off
-External Channel Control / Monitoring via Analog Control Connector
-Setup Memories：100 sets
-3.5 Inch TFT LCD Display
-Multi Interface : USB 2.0 Device / Host , RS-232 , GPIB / LAN (Optional)

Manuali

PEL-3000 specification

PEL-3000/3000H brochurePEL-3000/3000H user manual
