GW Instek  |  SKU: 01MD212EX0GT

Oscilloscopio digitale GW-Instek MDO-2102EX 100MHz. Analizzatore di spettro. 25MHz AWG. 2 CH. PS. DMM

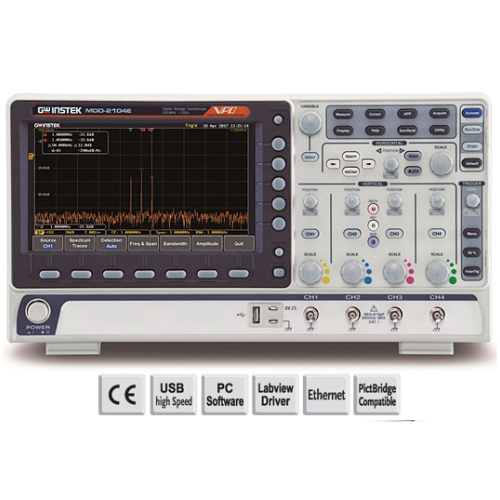

La serie MDO-2000E presenta un oscilloscopio multifunzionale a dominio misto. La serie comprende due combinazioni di funzioni: MDO-2000EG e MDO-2000EX. I modelli MDO-2000EG dispongono di un analizzatore di spettro integrato e di un generatore di forme d'onda arbitrarie a due canali da 25 MHz. I modelli MDO-2000EX, invece, hanno un analizzatore di spettro integrato, un generatore di forme d'onda arbitrarie, un DMM a 5000 canali e un alimentatore da 5 V/1A. Quest'ultima combinazione è la prima del suo genere nel settore T&M.

Descrizione
modello MDO-2102EX
SKU 01MD212EX0GT
Larghezza di banda
 100MHz
Canali 2
Lunghezza di registrazione 10M / canale
Frequenza di campionamento in tempo reale Per canale 1 GSa/s
Integrato Analizzatore di spettro, generatore di forme d'onda arbitrarie a doppio canale da 25 MHz, alimentatore e DMM

Caratteristiche

Caratteristiche della serie MDO-2000E

  • Selezioni di larghezza di banda 200/100/70MHz: 2 o 4 canali
  • Frequenza di campionamento in tempo reale per canale: 1GSa/s (modelli a 2 canali); massima frequenza di campionamento in tempo reale: 1 GSa/s (modelli a 4 canali)
  • MDO-2000EG è dotato di un analizzatore di spettro e di un AWG a doppio canale da 25 MHz.
  • MDO-2000EX è dotato di un analizzatore di spettro, un AWG a doppio canale da 25 MHz, un DMM e un alimentatore.
  • Profondità di memoria per canale 10M e tecnologia di visualizzazione delle forme d'onda VPO
  • Velocità di aggiornamento della forma d'onda fino a 120.000 wfm/s
  • 8 " WVGA TFT LCD
  • Software gratuito per l'analisi della risposta in frequenza
  • La FFT massima di 1M fornisce misure di risoluzione nel dominio della frequenza più elevate
  • Funzioni di filtro passa-alto, passa-basso e passa-banda
  • 29.000 sezioni di memoria segmentate e funzioni di ricerca delle forme d'onda
  • Funzioni di trigger e decodifica del bus seriale I²C/SPI/UART/CAN/LIN
  • La funzione di registro dei dati è in grado di tenere traccia delle variazioni del segnale fino a 1000 ore
  • Funzione di test della maschera
  • Funzione di archiviazione di rete

Manuali

Opuscolo MDO-2000E
Specifiche MDO-2000E
