Rigol  |  SKU: DG6102

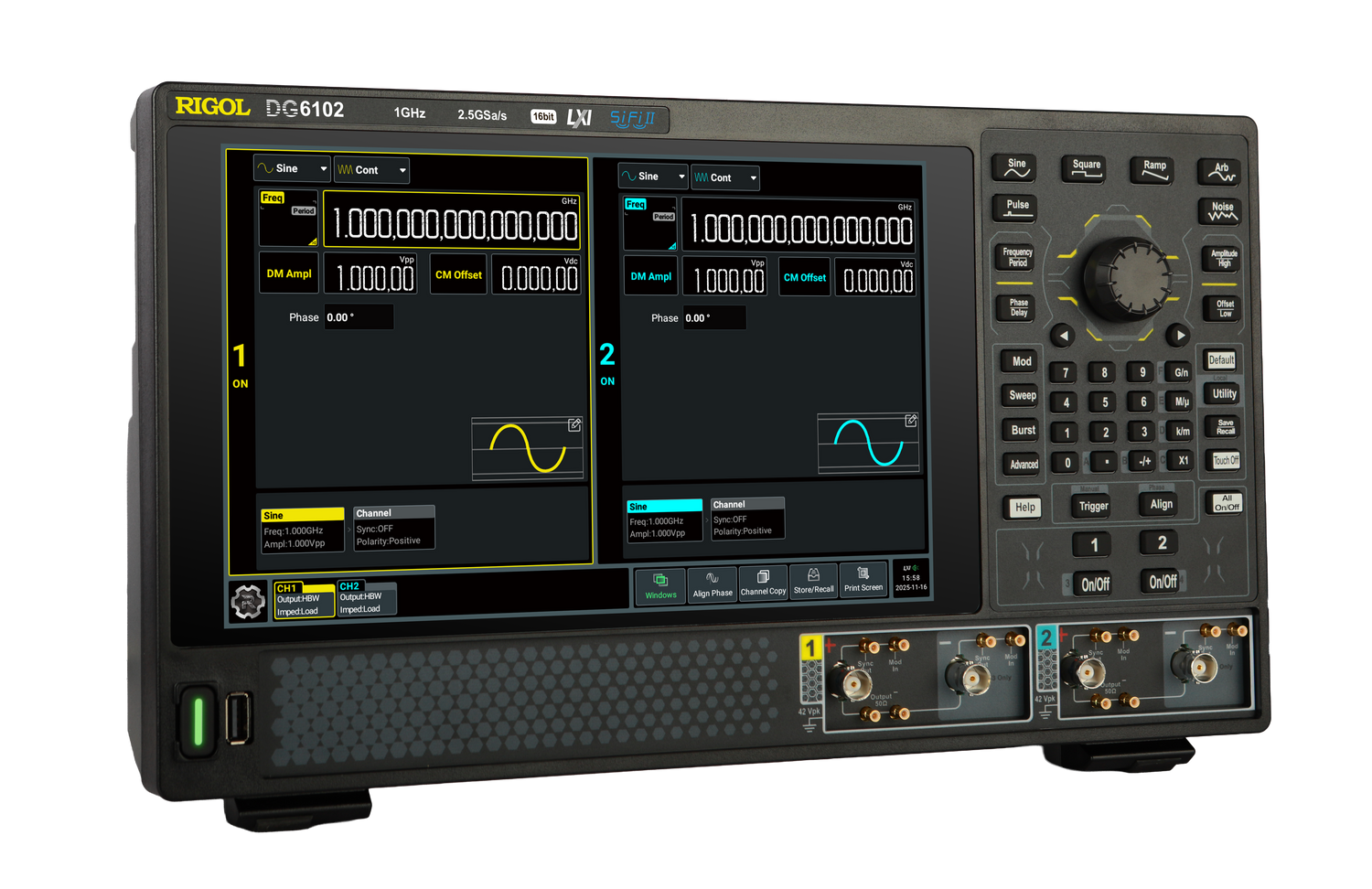

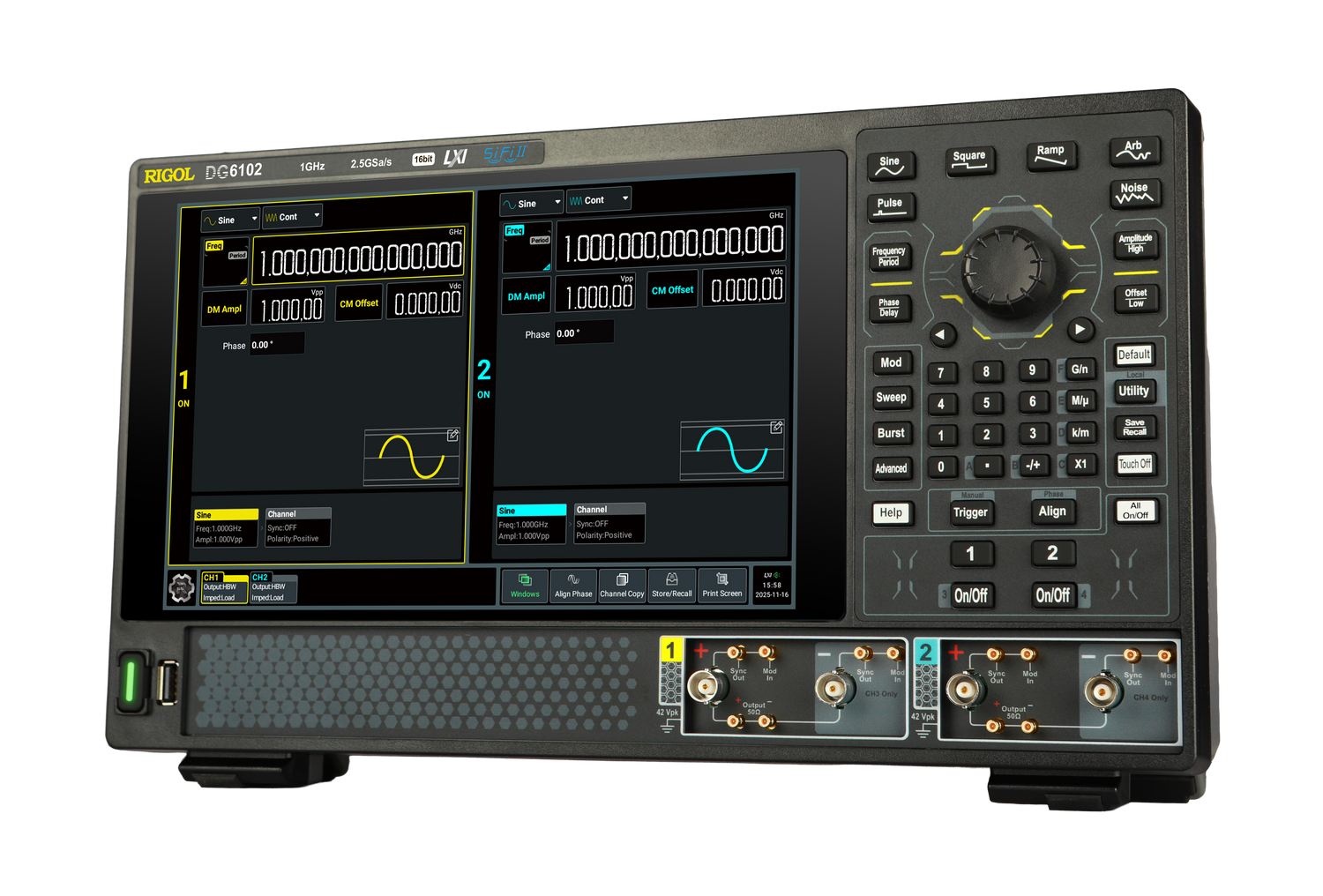

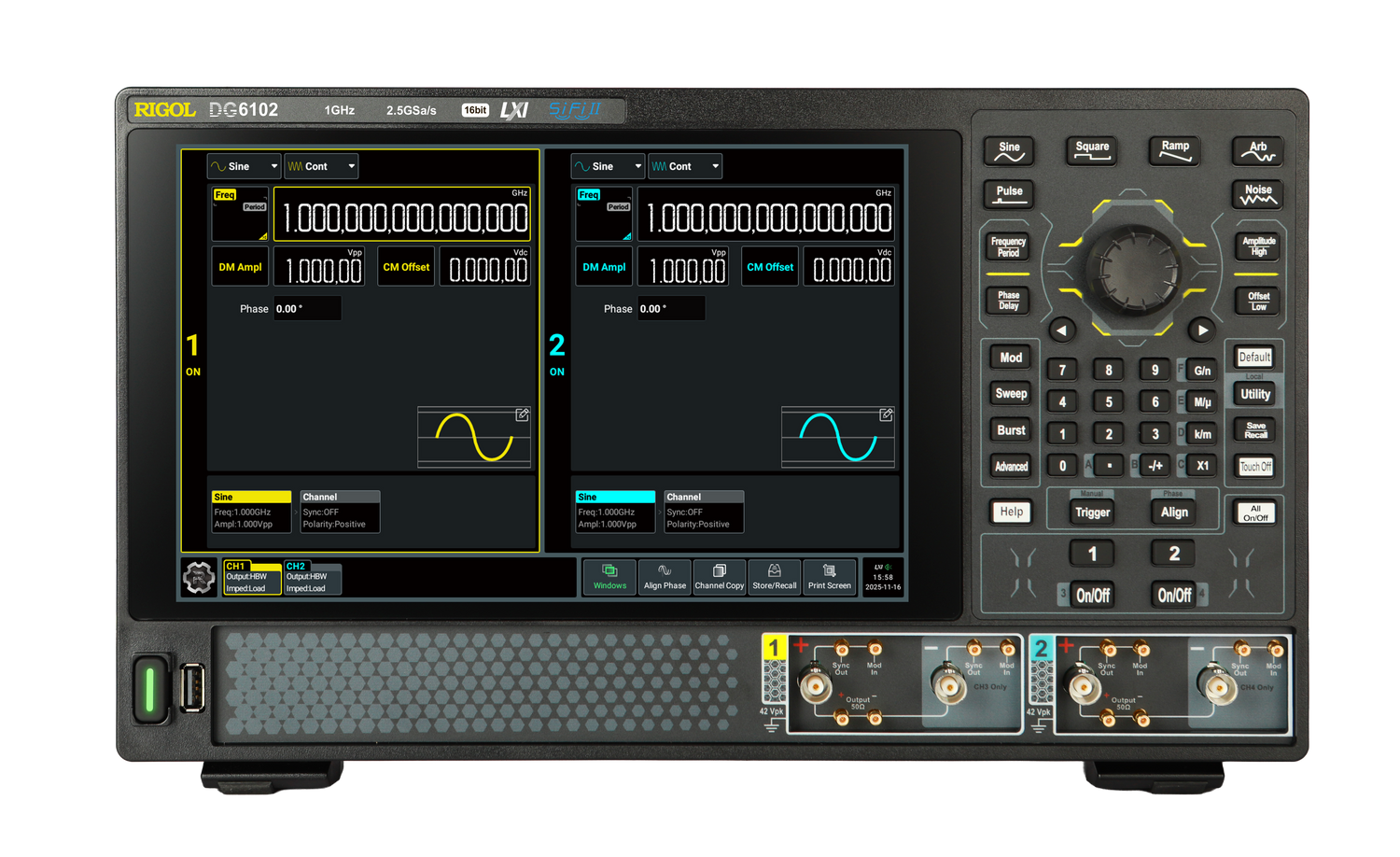

Rigol DG6102: larghezza di banda 1000 MHz 2 canali

Generatore di funzioni/forma d'onda arbitraria
Con una frequenza di campionamento fino a 2,5 GSa/s e una profondità di memoria di 256 Mpts/CH (512 Mpts/CH opzionale), il generatore di funzioni/forme d'onda arbitrarie della serie DG6000 è un generatore all-in-one che integra generatore di funzioni, generatore di forme d'onda arbitrarie, generatore di rumore, generatore di impulsi, armoniche, ecc.
Generatore e modulatore analogico/digitale. È un generatore di funzioni e forme d'onda arbitrarie multifunzionale ed economico.

Descrizione
Modello DG6102
Larghezza di banda analogica 1000 MHz
Canali
2 canali
Risoluzione verticale
16 bit
Frequenza di campionamento
2,5 GSa/s
Forma d'onda
Profondità di memoria		 256 Mpts/CH (standard), 512 Mpts/CH (opzionale)
Display
 Touch screen a colori da 10,1 pollici
Controllo
 Funzione di controllo Web standard per una più facile cooperazione a distanza
Dimensioni (L×H×P)
 358 mm (L) x 215 mm (A) x 122 mm (P)




Caratteristiche

Caratteristiche della serie DG6000
- Modelli a 2/4 canali, uscite differenziali a 2/4 canali o uscite single-ended a 4/8 canali supportate
- Isolamento a canale intero, segnale pulito senza distorsione
- Velocità di campionamento massima: 2,5 GSa/s
- Supporto dell'uscita del segnale differenziale con larghezza di banda di 1 GHz e dell'uscita del segnale differenziale ad alta tensione di ±10 V
- Risoluzione verticale: 16 bit
- Una lunghezza massima della forma d'onda Arb di 256 Mpts/CH (512 Mpts/CH opzionale)
- Generatore di armoniche di ordine elevato incorporato (massimo 20° ordine)
- Standard: Sequenza, PRBS, Multi-impulso, Multi-tono, Pattern, IQ e Arb Avanzato
- Schermo touch screen a colori da 10,1", che consente di configurare e visualizzare i parametri della forma d'onda contemporaneamente
- Funzione di controllo web standard per una più facile cooperazione a distanza
- Funzione di editing della forma d'onda Arb incorporata o software per PC Ultra Station per generare forme d'onda Arb

Manuali

DG6000_Datasheet_EN
DG6000_Guida alla programmazione_IT
DG6000_Guida rapida_IT
DG6000_Guida utente_IT
DG6000_Open_Source_Acknowledgment
