Rigol  |  SKU: DHO5058SKU

RigolDHO5000

€11.599,00
Tasse incluse Spedizione calcolato al momento del pagamento.

La serie MHO/DHO5000 è un oscilloscopio digitale ad alta risoluzione da 8 canali progettato per il vasto mercato tradizionale degli oscilloscopi digitali per soddisfare le esigenze di progettazione, debug e test. È sviluppato sulla base della nuovissima piattaforma tecnica Centaurus autosviluppata da RIGOL. La velocità di acquisizione della forma d'onda di 1.000.000 wfms/s (in modalità di registrazione veloce), la profondità di memoria di 500 Mpts, la risoluzione a 12 bit, l'eccellente rumore di fondo e la precisione della misurazione verticale possono soddisfare le esigenze dei test per una maggiore precisione. L'oscilloscopio digitale della serie MHO/DHO5000 dispone di più modelli che supportano AFG, analisi del segnale digitale, diagramma di Bode e altre funzioni. È alimentato da una batteria, comodo da utilizzare e controllare, applicabile a vari scenari di test complessi.

Configurazione

Descrizione

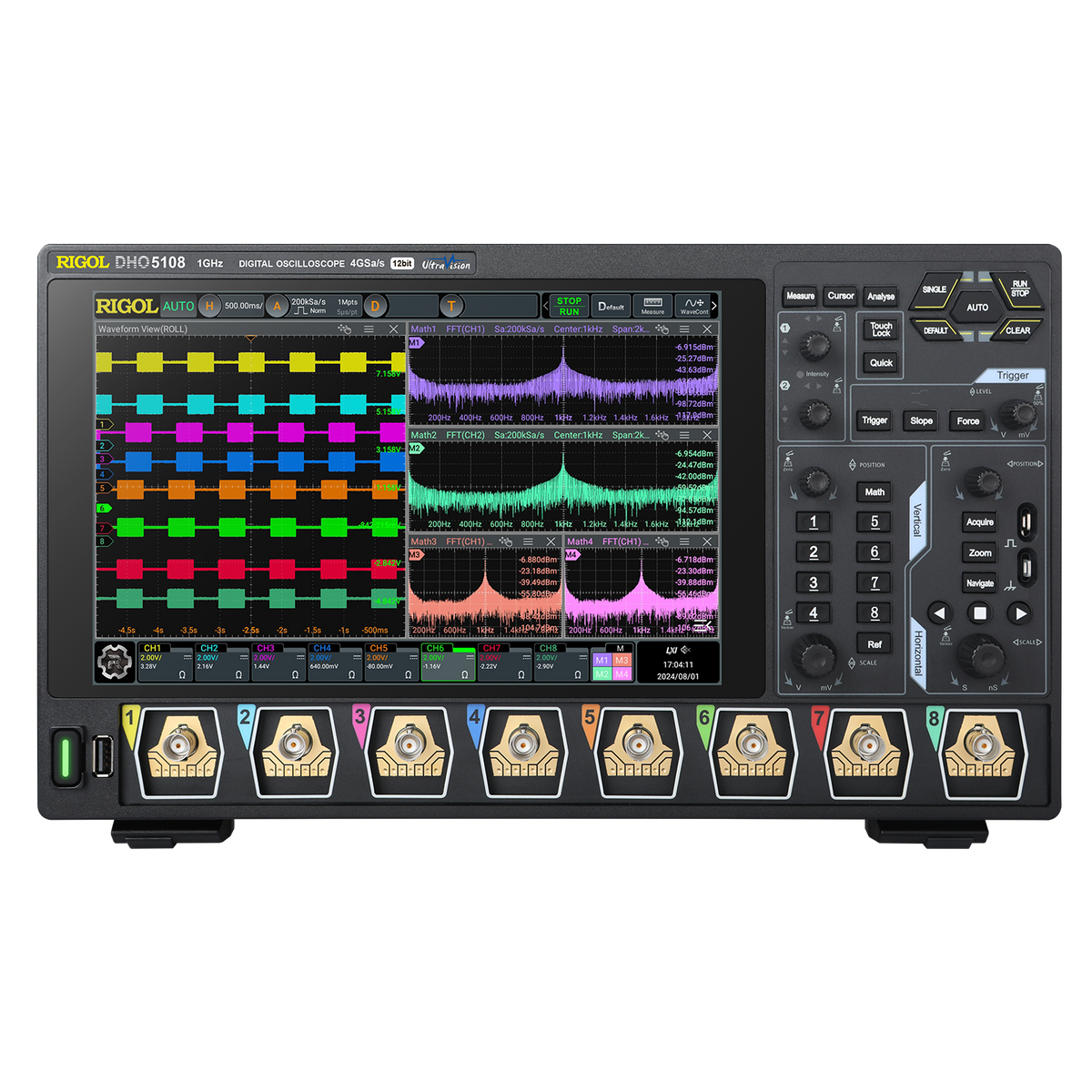

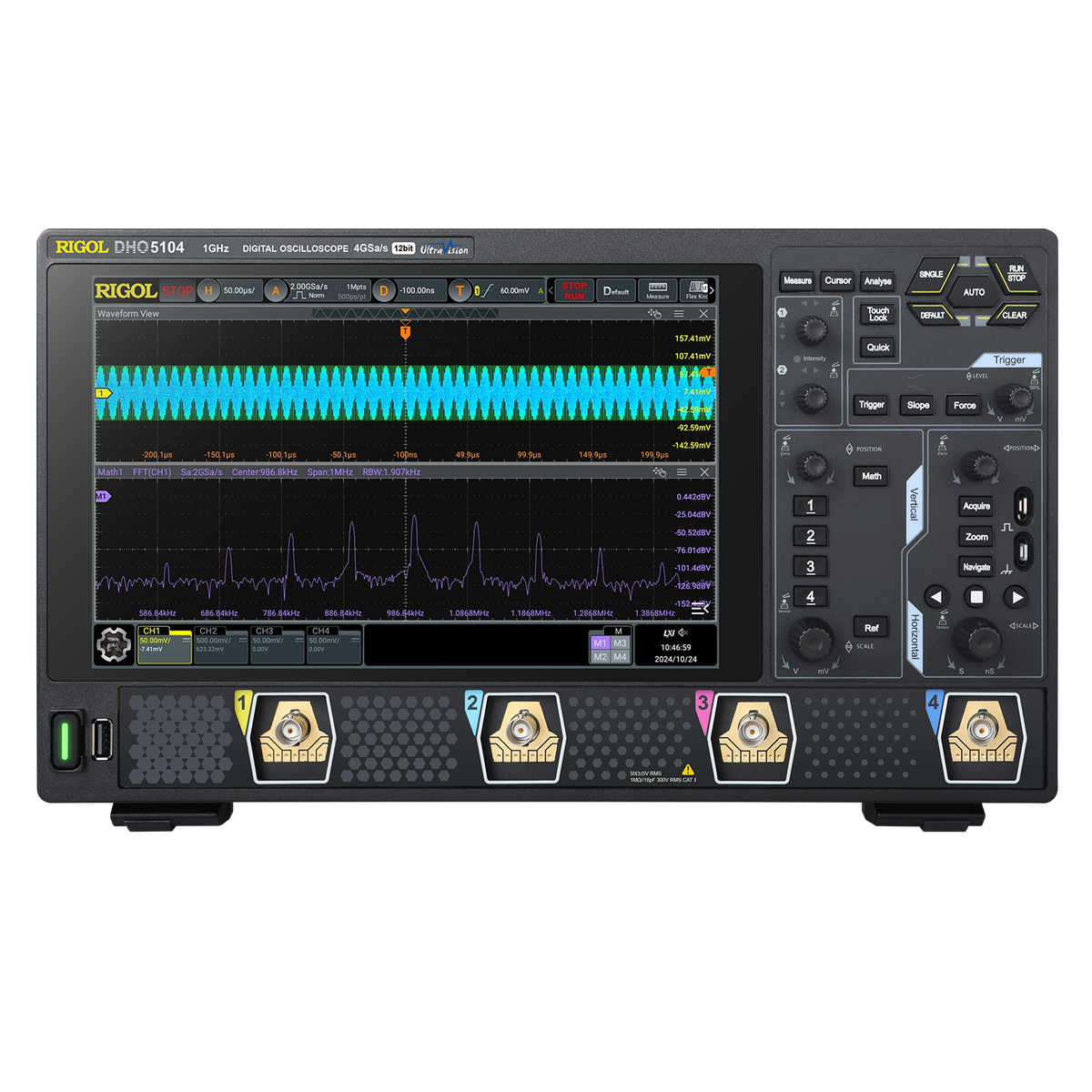

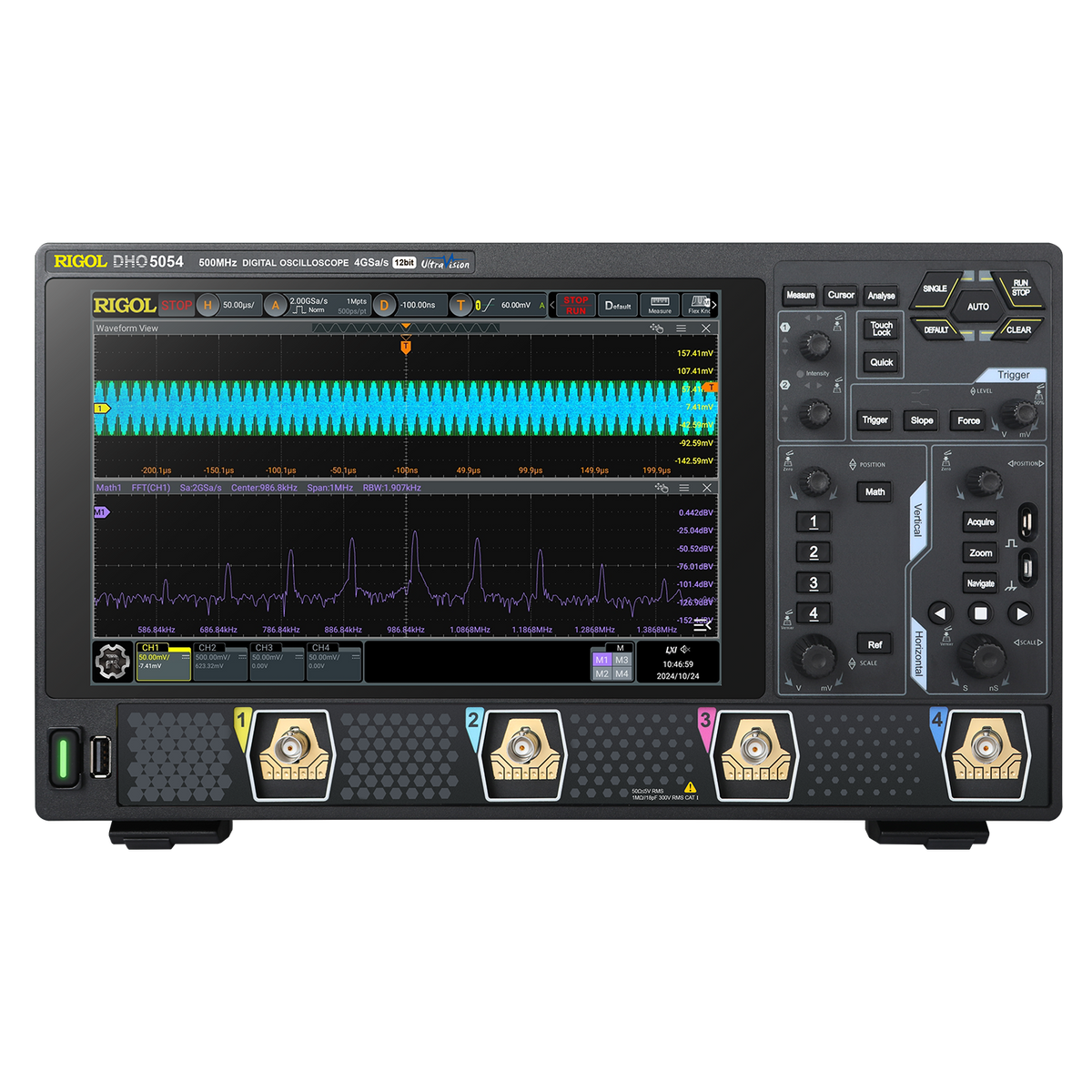

Modello DHO5058 DHO5054 DHO5108 DHO5104
Larghezza di banda 500 MHz 1GHz
Tempo di salita (50 Ω) ≤750 PS ≤350 ps (S/H) | ≤440 CV (F)
Canali analogici 8 + 1 EST 4+1 EST 8 + 1 EST 4+1 EST
Frequenza di campionamento massima 4 GSa/s (Singolo/Mezzo) | 2 GSa/s (pieno)

Funzionalità

Caratteristiche della serie MHO/DHO5000

  • Basato sulla nuovissima piattaforma tecnica Centaurus autosviluppata da RIGOL
  • Risoluzione a 12 bit per tutte le serie
  • Massimo. Larghezza di banda di 1 GHz, 8 canali analogici e 1 canale di trigger esterno
  • Configurazione standard di 16 canali digitali (necessaria per l'acquisto della sonda dell'analizzatore logico) per i modelli MHO
  • Frequenza di campionamento in tempo reale: fino a 4 GSa/s
  • Massimo. profondità di memoria 500 Mpt
  • Sensibilità verticale fino a 100 μV/div
  • Velocità massima di acquisizione della forma d'onda di 1.000.000 di wfms/s in modalità di registrazione veloce
  • Generatore di forme d'onda/funzioni arbitrarie (AFG), analisi di potenza, istogramma e analisi del segnale digitale, diagramma di Bode e decodifica del protocollo
  • La funzione di ricerca e navigazione aiuta gli utenti a cercare rapidamente i segnali con eccezioni e a localizzarli con precisione.
  • Display di classificazione dell'intensità a 256 livelli, con tecnologia di fluorescenza digitale in tempo reale
  • Touchscreen ad alta definizione da 10,1" 1280*800
  • La nuovissima manopola Flex offre un'esperienza utente amichevole
  • Configurazione standard di interfacce USB Device, USB Host, LAN, HDMI per tutte le serie
  • Alimentato a batteria, comodo da caricare sempre e ovunque, offrendo una grande fattibilità per la misurazione
  • Aggiornamento in linea
  • Configurazione standard della manopola di manovra dell'encoder fotoelettrico per tutte le serie per migliorare la durata dello strumento

Manuali

MHODHO5000_DataSheet

MHODHO5000_Guida alla programmazione

MHODHO5000_Guida dell'utente

MHODHO5000_QuickGuide
