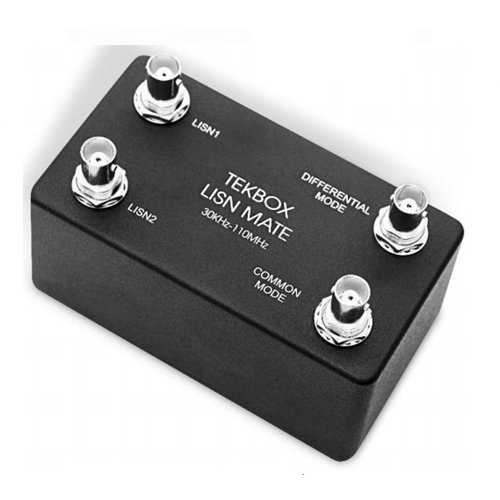

TekBox TBLM01 compagno LISN

Il TBLM1 LISN Mate è un dispositivo complementare per LISN, che divide il segnale di disturbo condotto nelle sue componenti di modo comune e di modo differenziale. L'accoppiatore LISN è collegato all'uscita di un LISN inserito nella linea di alimentazione positiva e a un secondo LISN inserito nella linea di alimentazione negativa.
Il segnale di disturbo condotto all'uscita di un LISN è la somma dei disturbi di modo comune e di modo differenziale. L'accoppiamento LISN lo divide nei componenti di modo comune e di modo differenziale, con ciascun componente del segnale disponibile su una porta BNC separata.

Caratteristiche

• Gamma di frequenza: 30 kHz - 110 MHz
• Livello RF massimo su qualsiasi porta BNC: 27dBm
• Corrente CC massima su qualsiasi porta BNC: 30 mA

Documenti:

TBLM1_LISN_Mate_Manuale
